Comment prendre les mesures d'une pergola métallique Odyssey ?
Catégories :
Pergolas métalliques
, Protection Solaire
Commander une pergola sur mesure à distance peut paraitre compliqué. Rassurez-vous nous avons pensé à tout.
CONFIGURATEUR DE PERGOLA MÉTALLIQUE ODYSSEY
Télécharger le document de prise de mesures
Distinguons deux familles de pergolas en métal. Les pergolas adossées (sur 2 ou 3 poteaux), elles sont accolées à un mur. Les pergolas en métal auto-portantes, avec le même nombre de poteaux de chaque côté, minimum de 4.
Les pergolas adossées

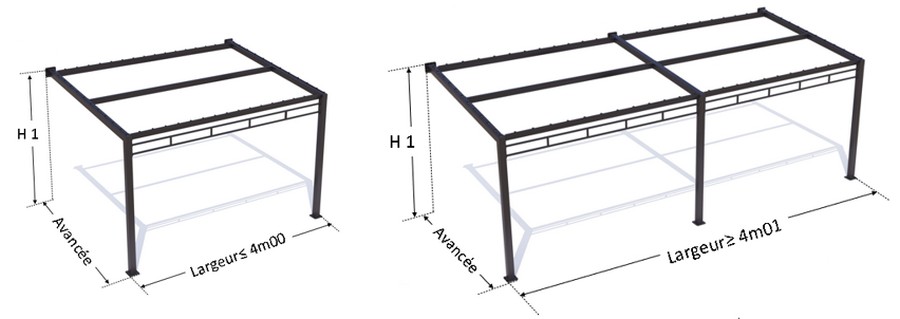

Les poteaux d'une pergola adossée
- Deux poteaux pour les pergolas inférieures à 4m00
- Trois poteaux pour les pergolas supérieure à 4m01

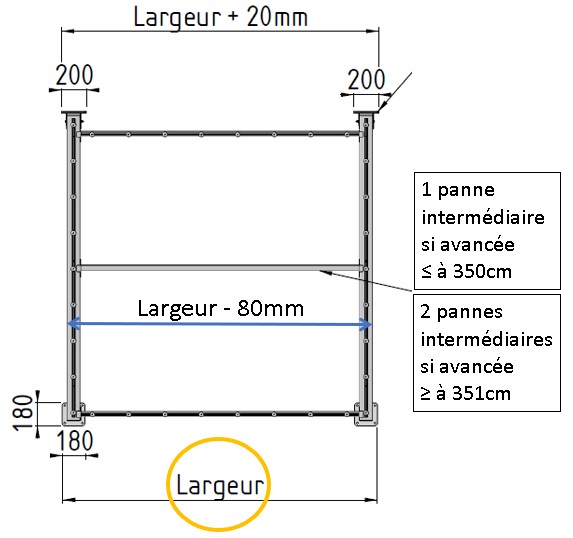

La largeur de la structure
- La largeur est la dimension qui sépare l'extérieur des platines de sol.
- mini:200cm / maxi:800cm
- La dimension entre les platines murales est égale à la largeur + 20mm.
- La dimension entre les traverses est égale à la largeur - 80mm

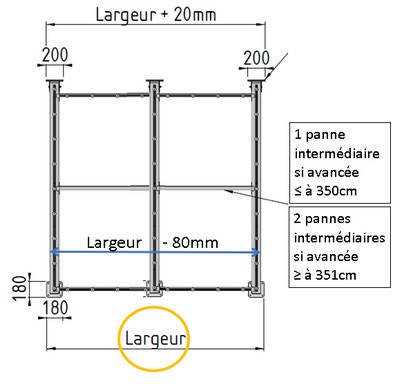

- Pour les largeurs supérieurs à 4m00, nous ajoutons un poteau et une traverse au milieu de la pergola.

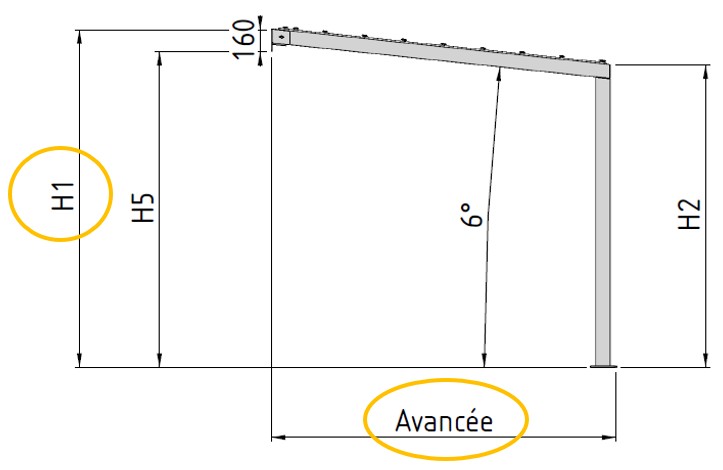

L'avancée de la structure
- L'avancée est la dimension entre l'extérieur de la platine de sol et la façade
- mini:200cm / maxi:400cm
- 1 panne intermédiaire jusqu'à 350cm, au delà 2 pannes intermédiaires
La hauteur H1 de votre pergola
- La hauteur H1 est la dimension entre le sol et la partie arrière de votre pergola.
- La pente est de 10% (6°)
- H2 est la dimension entre le sol et la partie avant votre pergola. H2 = H1 - (avancéeX0.1)

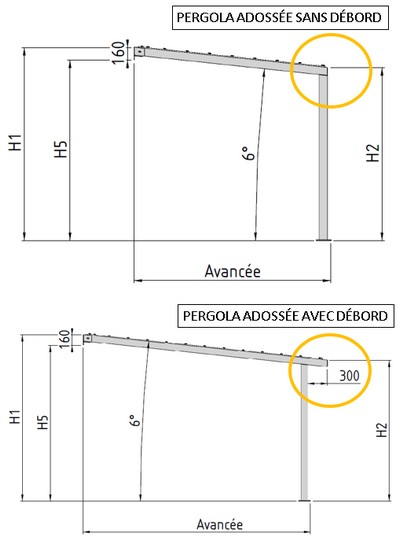

Les débords de structure
- Nous proposons deux déclinaisons pour deux styles différents
- Pas de modification de prise de mesures pour le modèle avec débord
- le débord est uniquement à l'avant de la pergola (le côté le plus bas)
- Avec débord, la côte H2 est inférieure d'environ 3cm à la côte H2 d'une pergola sans débord.
Les pergolas auto-portées

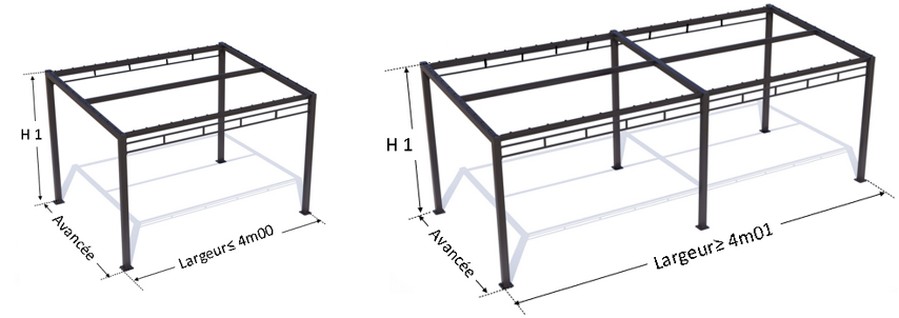

Les poteaux de votre pergola
- Quatre poteaux pour les pergolas inférieures à 4m00
- Six poteaux pour les pergolas supérieure à 4m01

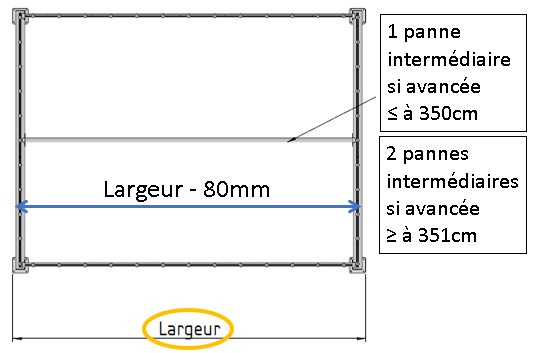

La largeur de votre pergola auto-portante
- La largeur est la dimension qui sépare l'extérieur des platines de sol.
- mini:200cm / maxi:800cm
- La dimension entre les platines murales est égale à la largeur + 20mm.
- La dimension entre les traverses est égale à la largeur - 80mm

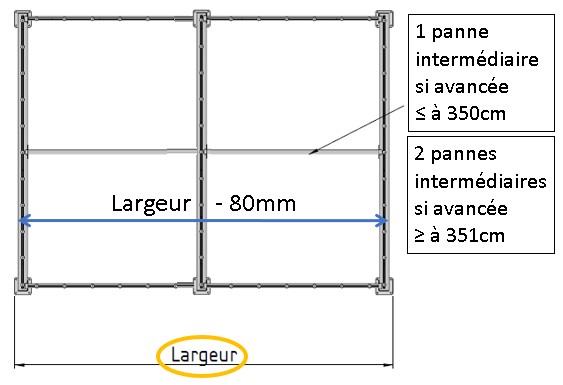

- Pour les largeurs supérieurs à 4m00, nous ajoutons un poteau et une traverse au milieu de la pergola.

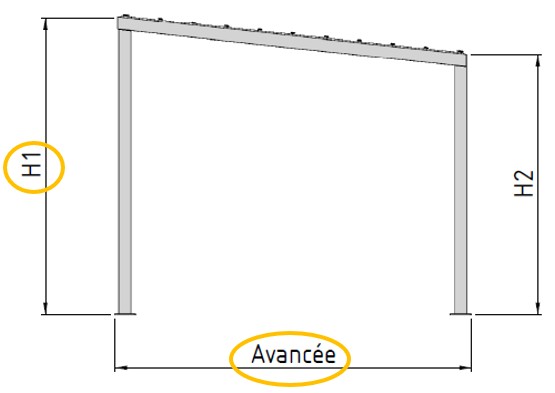

L'avancée de la structure
- L'avancée est la dimension entre l'extérieur des platines de sol.
- mini:200cm / maxi:400cm
- 1 panne intermédiaire jusqu'à 350cm, au delà 2 pannes intermédiaires
La hauteur H1 de la structure
- La hauteur H1 est la dimension entre le sol et la partie arrière de votre pergola.
- La pente est de 10% (6°)
- H2 est la dimension entre le sol et la partie avant votre pergola. H2 = H1 - (avancéeX0.1)

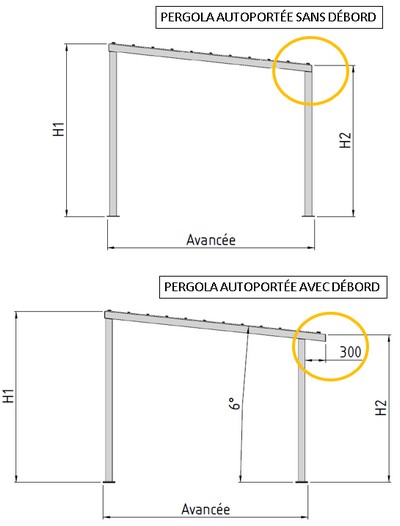

Les débords de structure
- Nous proposons deux déclinaisons pour deux styles différents
- Pas de modification de prise de mesures pour le modèle avec débord
- le débord est uniquement à l'avant de la pergola (le côté le plus bas)
- Avec débord, la côte H2 est inférieure d'environ 3cm à la côte H2 d'une pergola sans débord.
