Comment prendre les mesures d'une toile coulissante sur câbles ?
Vous ne savez pas comment vous y prendre et c'est tout à fait normal. Une toile coulissante mal adaptée à la structure est source de problème avec notamment la formation de poches d'eau, la risque de prise au vent ou encore un déploiement irrégulier de la toile.
Dans cet article, vous retrouverez tous les conseils pour prendre correctement les mesures et faire de votre projet une réussite totale.
Document à télécharger :
Un document de prise de mesures à télécharger et imprimer est disponible
pour vous aider à prendre vos mesures directement sur votre terrasse.
SOMMAIRE :
1/ Comment mesurer la largeur disponible ?
La largeur est le côté sur lequel la toile viendra se replier.
Attention pour la dimension à renseigner, on parle ici de largeur disponible, c'est à dire la dimension à l'intérieur de laquelle vient se glisser le profil de fixation.
Côté manœuvre, nous réduirons la toile de 10cm pour l'encombrement du système de manœuvre.
A noter, la dimension maximale que nous pouvons proposer est de 500cm (5m). Au-delà de 5 mètres, il faut :
- soit limiter votre agencement à 5m.
- soit envisager de faire deux toiles plus petites avec une fixation côte à côte.
Illustration de la prise de mesure de la largeur :
2/Comment mesurer l'avancée disponible ?
C'est sur l'avancée de votre structure que la toile rétractable viendra s'ouvrir.
Attention ici aussi pour la dimension à renseigner, nous parlons d'avancée "disponible" c'est à dire la dimension à l'intérieur de laquelle viendra se glisser le système.
À l'avant, nous réduirons la toile de 10cm, pour l'espace nécessaire à la fixation des câbles en bout d'avancée.
Illustration de la prise de mesure de l'avancée :
3/ Comment indiquer la position de la manœuvre ?
Vous devez renseigner de quel côté sera manœuvrée la toile (vue de face à la pose).

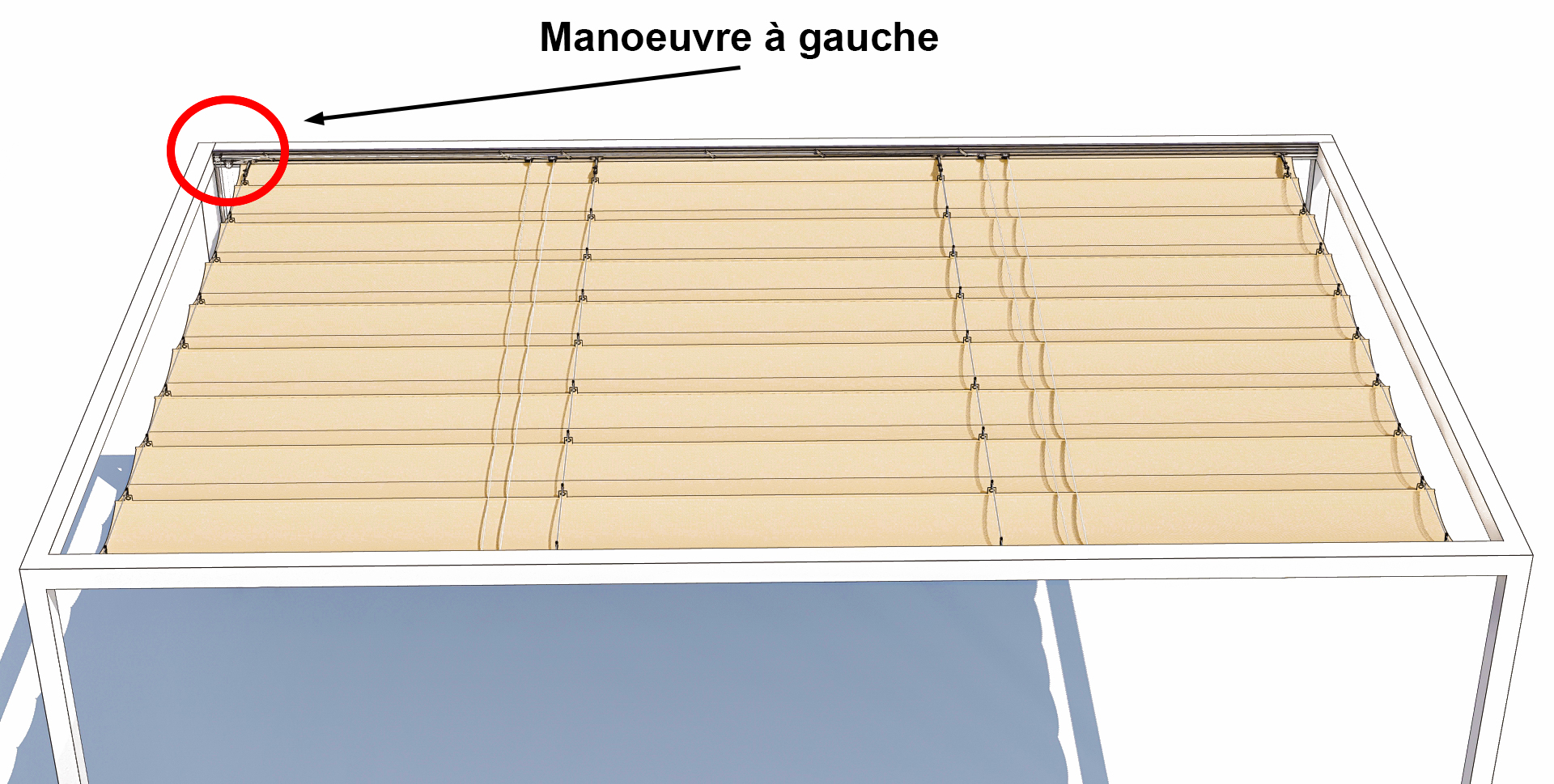

Manœuvre à gauche :
4/ Comment déterminer le nombre de plis de la toile ?
Le nombre de plis est déterminé automatiquement selon l'avancée disponible que vous avez renseigné. Nous comptons un plis tous les 50cm environ.

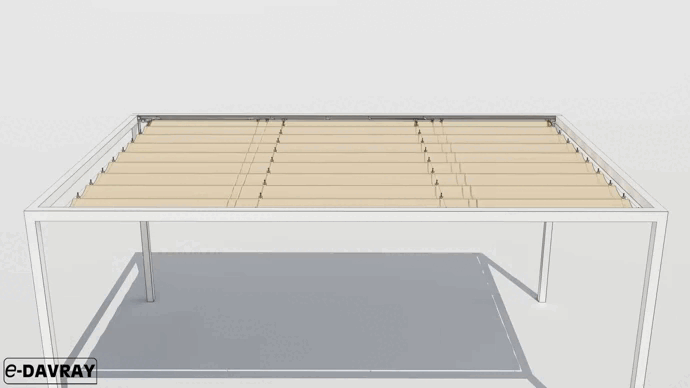

5/ Comment déterminer le nombre de câbles nécessaires ?
Tout comme les plis, le nombre de câbles est déterminé automatiquement selon la largeur disponible que vous avez renseigné. Nous comptons un câble tous les 150cm environ.
Plus précisément, les câbles sont répartis de la manière suivante :
- Pour une Largeur disponible compris entre 120cm et 185cm, il y aura 2 câbles à votre toile.
- Pour une Largeur disponible compris entre 186cm et 350cm, il y aura 3 câbles à votre toile.
- Pour une Largeur disponible compris entre 351cm et 500cm, il y aura 4 câbles à votre toile.
