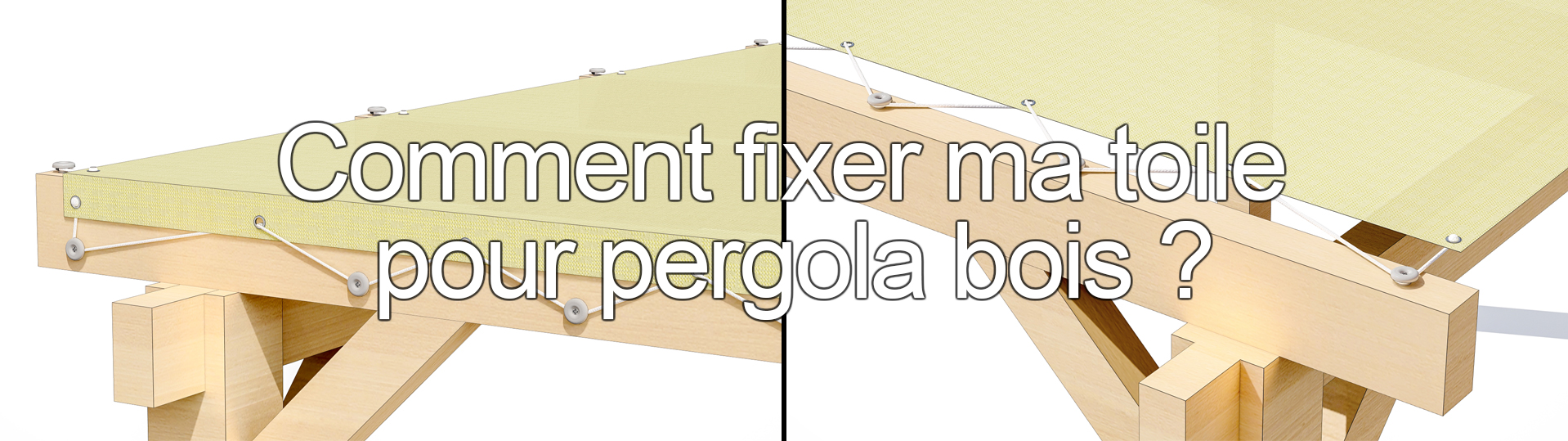

Notice de la toile pour pergola bois
La toile de pergola sur mesure est l'élément finale à l'aménagement d'une terrasse que l'on souhaite ombragée. Pour éviter tous soucis, comme la formation de poches d'eau ou la prise au vent, la fixation n'est pas une opération à prendre à la légère. On vous guide.
Une toile durable, c'est une toile confectionnée dans une matière solide, dont les couleurs ne vont pas ternir au soleil, mais c'est également une toile solidement fixée, qui ne va pas se déchirer au premier coup de vent.
Document à télécharger :
Une notice de pose à télécharger et imprimer est disponible pour vous aider à installer la toile sur votre pergola bois.
SOMMAIRE :

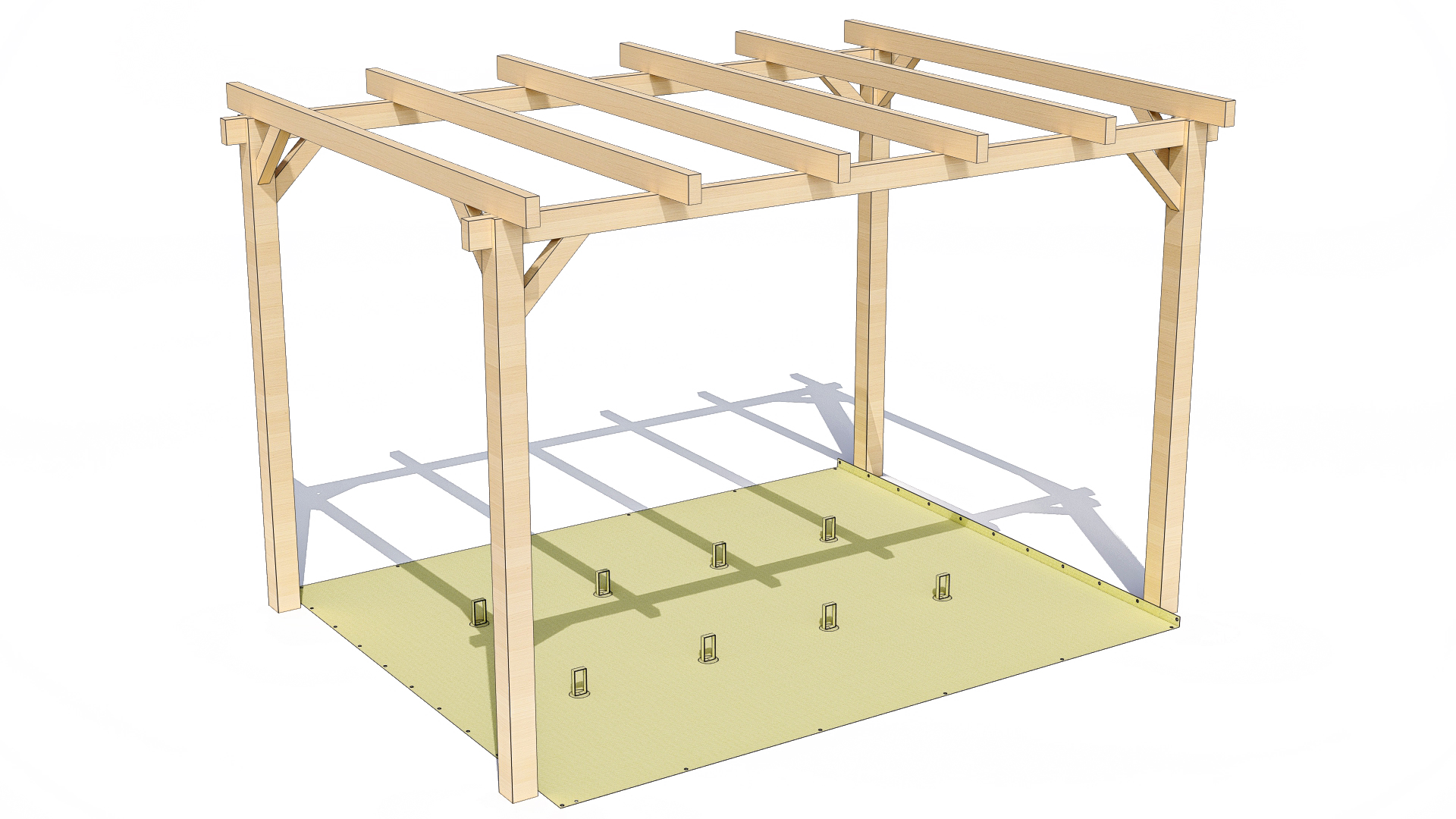

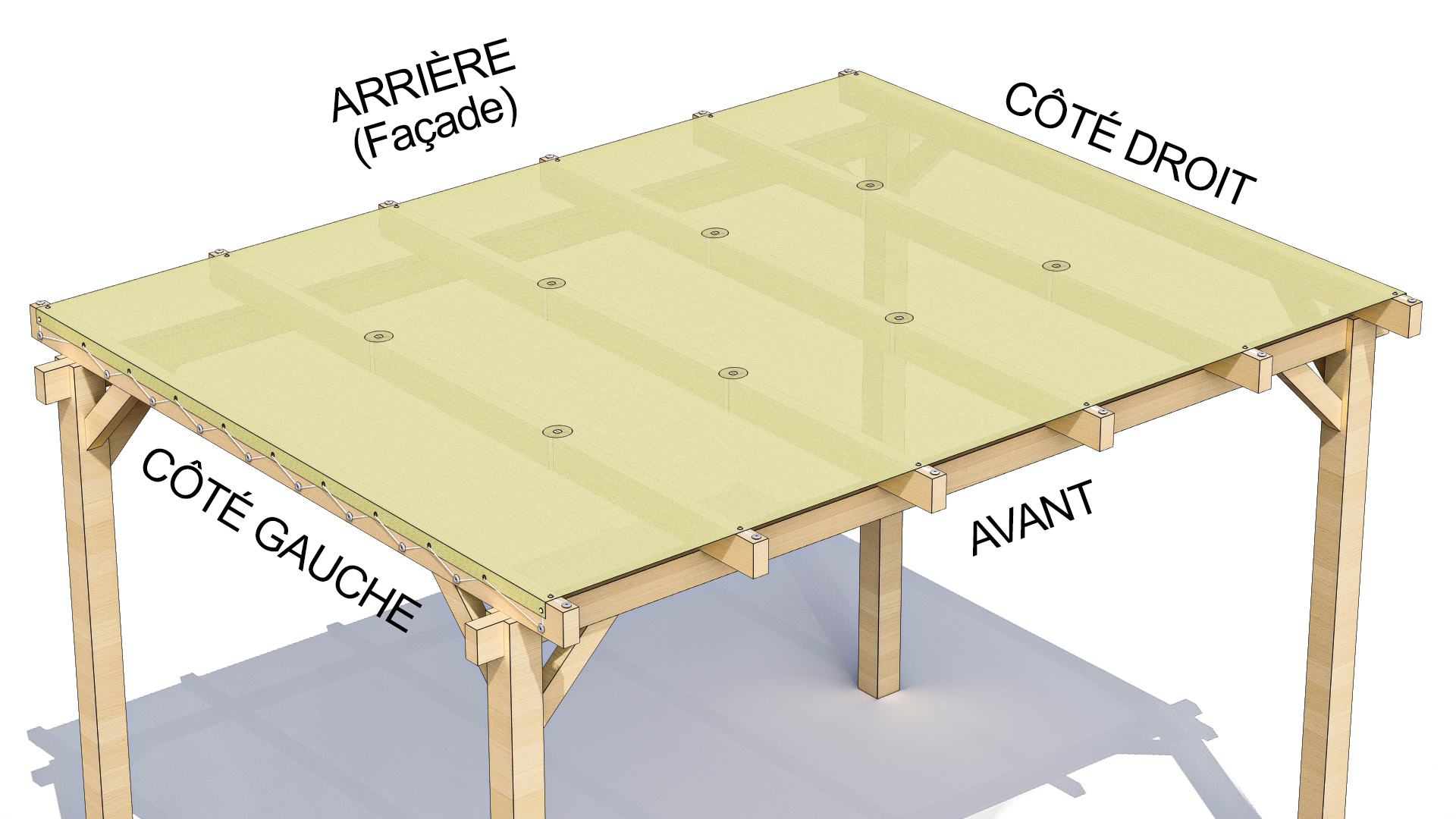

1/ Présentation de la toile
Dans un premier temps, dépliez et présentez votre toile au sol à plat côté envers ourlet et pastilles face à vous.
Assurez vous de son sens en vérifiant le bon alignement des velcros avec vos travées .
Pour l'option "fixation par profil", assurez vous de présenter le jonc qui viendra s'insérer dans le profil, côté façade.
Insérez les velcros dans les pastilles :
Pour plus de solidité, certaines références sont doublées d'une seconde pastille, veillez à bien insérez les velcros sous les deux pastilles.
Afin d'obtenir un rendu harmonieux, insérez les velcros dans le même sens.
Fixation de la toile :
2/ Fixation de l'arrière et de l'avant de la toile
Il existe deux types de fixations pour l'avant de la toile et une troisième pour l'arrière (côté façade), vous devrez donc poser votre toile en fonction des fixations choisies lors de votre configuration.
2-1 Fixation sur chevrons

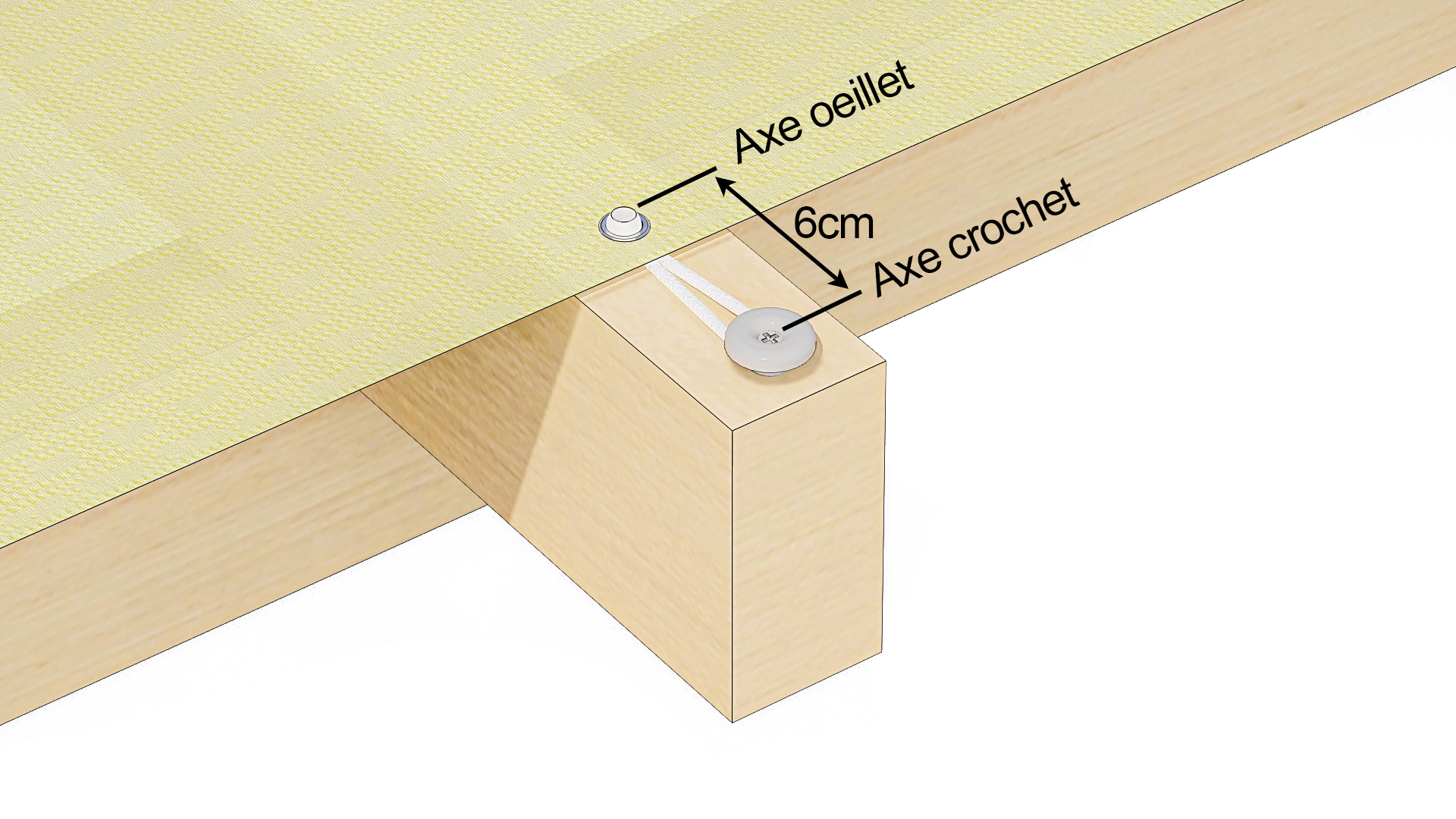

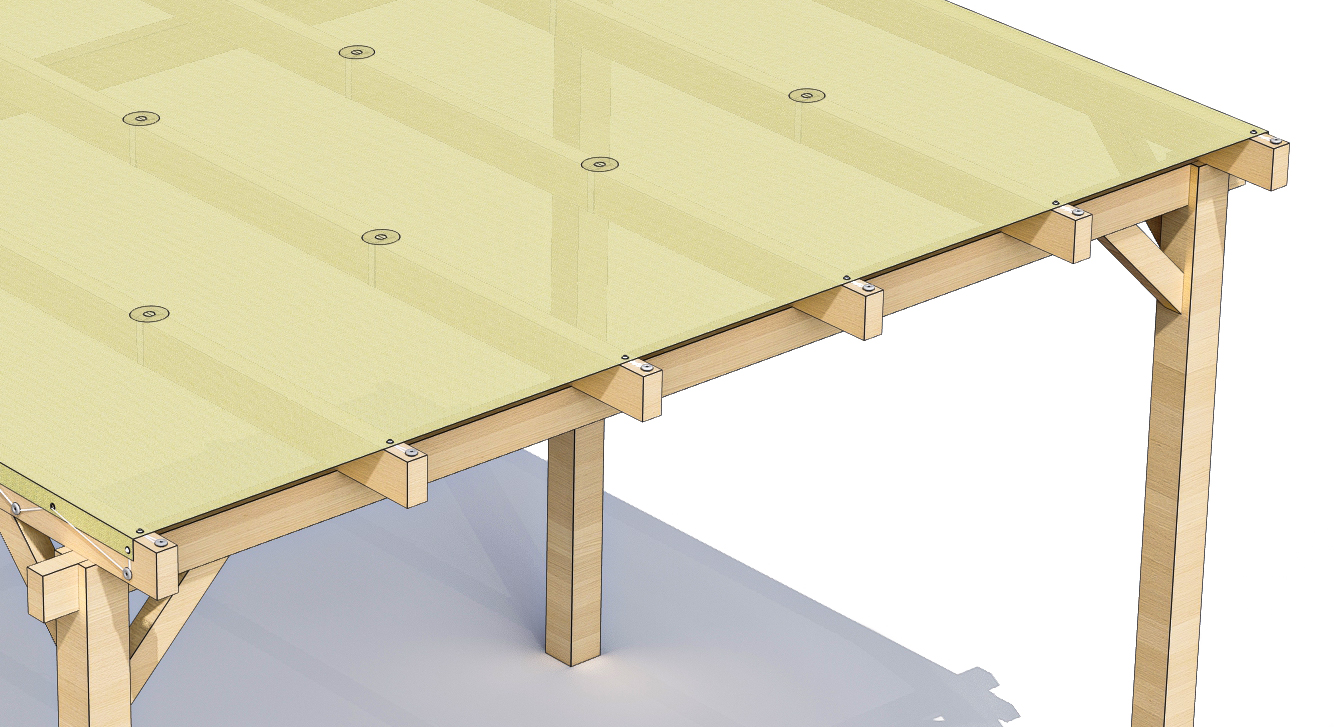

Illustration d'une fixation sur chevrons :
Les oeillets sont sertis sur un ourlet de renfort et parfaitement alignés à vos chevrons.
Un retrait de 5cm (par rapport à l'extérieur de votre structure) sera appliqué à ce côté de la toile.
Pose : Présentez la toile sur votre structure (ourlet face contre terre).
Avec les vis bois fournies, fixez les crochets champignons sur chaque chevrons, dans l’alignement de l’œillet.
Passez les ferlettes dans l’œillet, puis autour des crochets champignons.
A noter, les crochets peuvent aussi être fixés sur l'avant de vos chevrons.
2-2 Fixation sur lisses

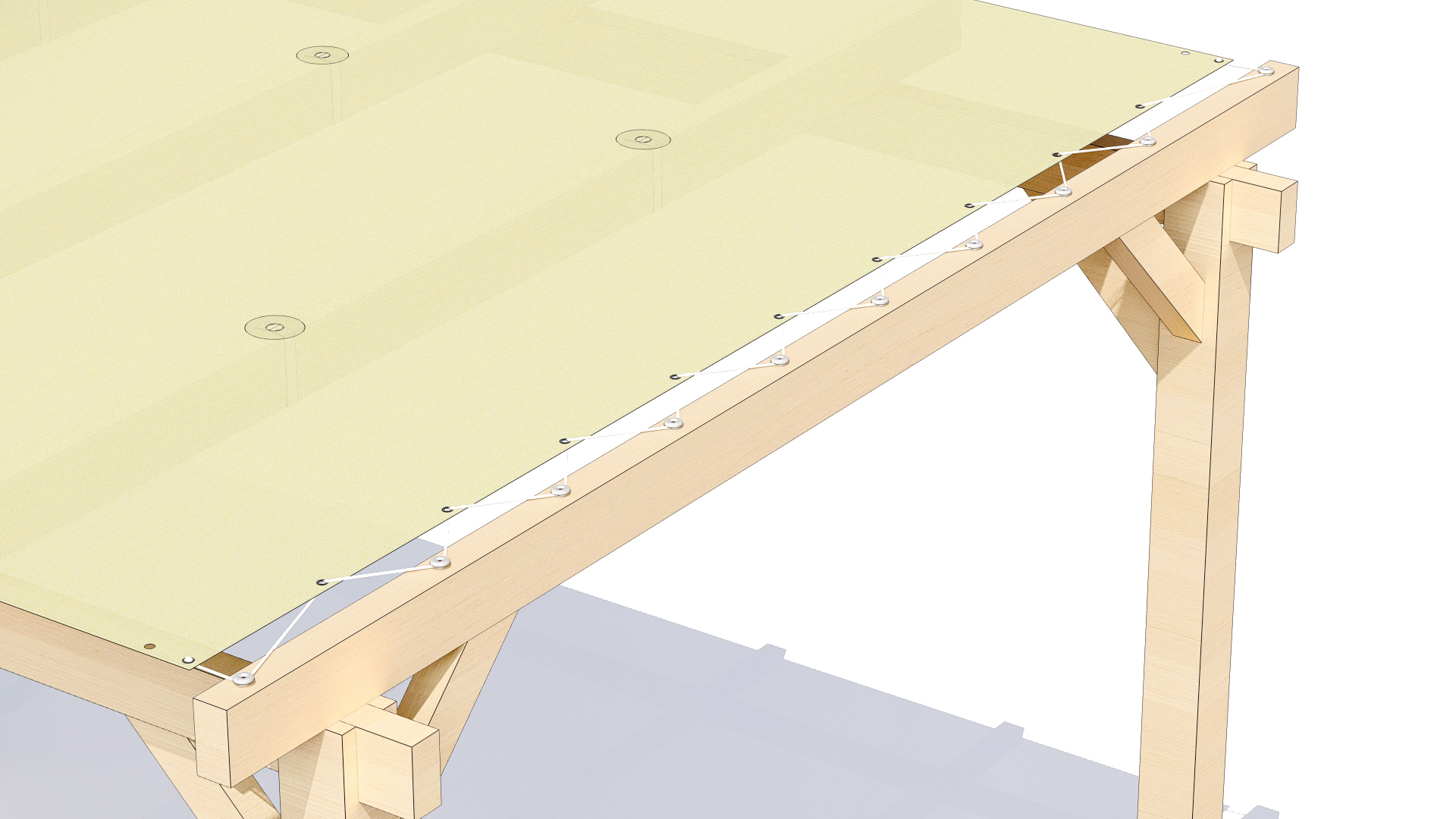

Illustration d'une fixation sur lisses :
Ici, les oeillets sont sertis tous les 30cm environ. La tension est assurée par sandow. (inclus)
Un retrait de 5cm (par rapport à l'intérieur de votre structure) sera appliqué à ce côté de la toile.
Pose : Présentez la toile sur votre structure (ourlet face contre terre). Dans l'oeillet à l'angle, faites un nœud avec le sandow au dessus de la toile pour qu'il ne soit pas visible sous la pergola, puis passez le sandow dans chaque oeillets, finissez avec un nœud à l'autre extrémité.
Posez vos crochets champignons de façon à ce qu'ils soient toujours positionnés entre chaque oeillets. Sauf aux extrémités ou il faudra placer vos crochets en face des oeillets aux angles.
Passez votre sandow autour de chaque crochets et vérifier la tension du sandow, reprenez le serrage des nœuds aux extrémités afin d'obtenir une tension homogène.
2-3 Fixation par profil aluminium (disponible seulement pour l'arrière, côté façade)

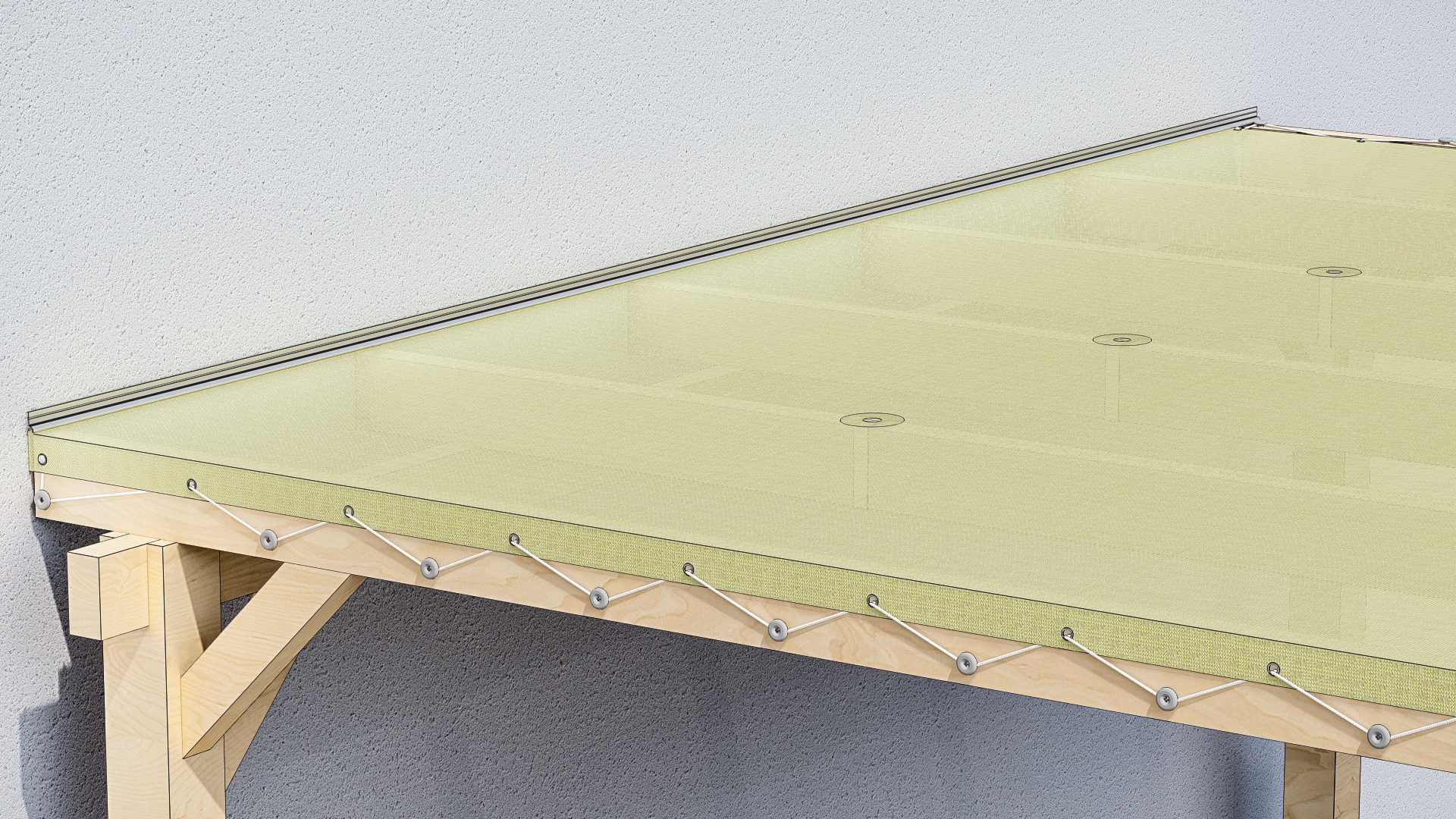

Illustration d'une fixation sur par profil aluminium :
Cette fixation permet d'assurer l'étanchéité entre la structure et la façade. (si vous avez choisi une toile imperméable évidement...)
A noter, le profil aluminium peut se fixer horizontalement sur votre structure ou verticalement sur votre façade.

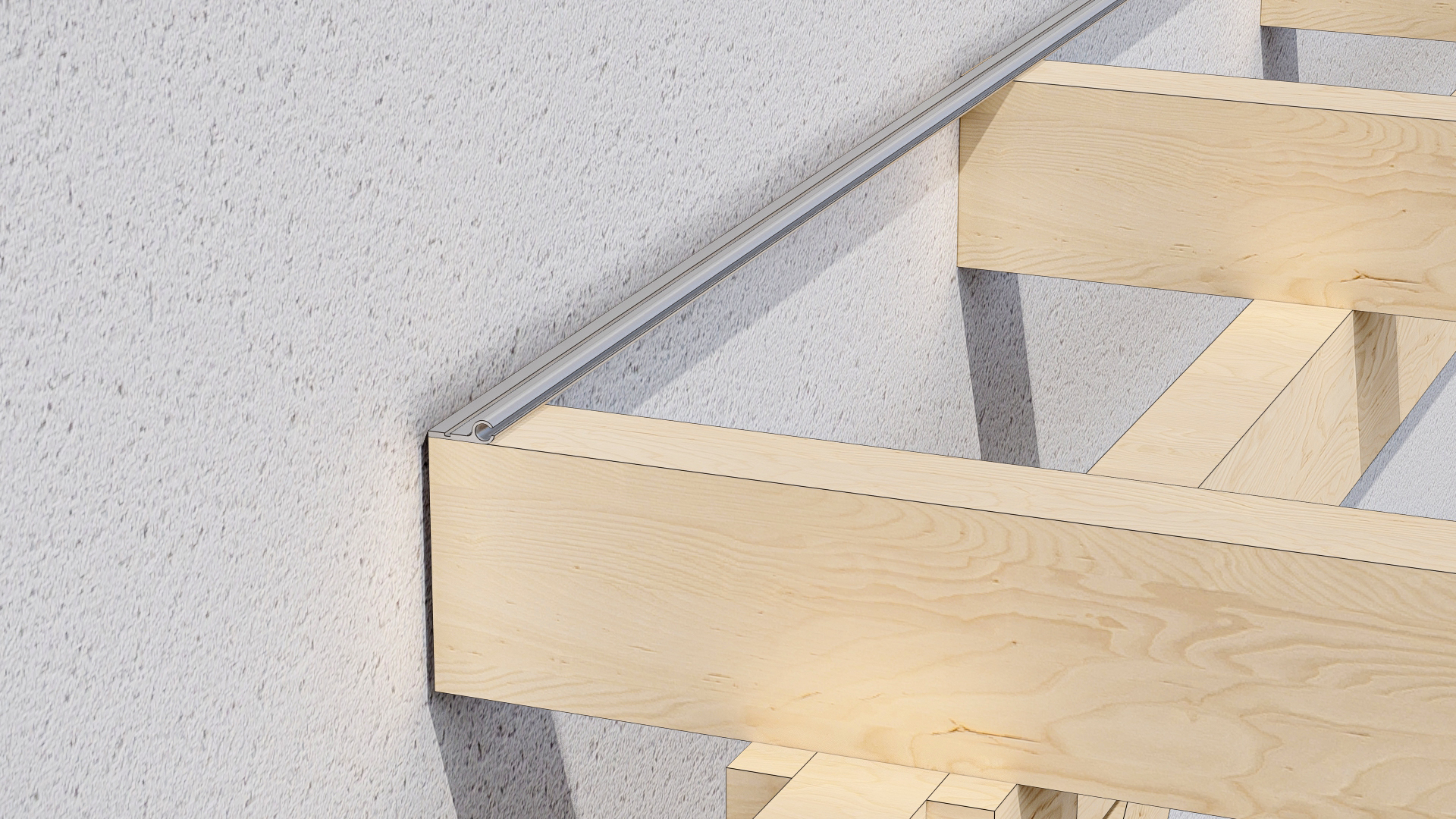

Profil fixé horizontalement sur la structure :
Profil fixé verticalement sur la façade :

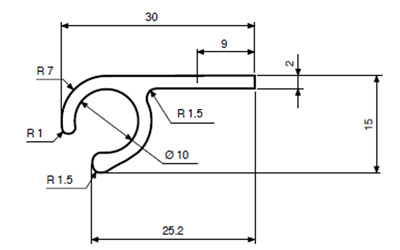

Le profil est usiné pour faciliter le perçage.

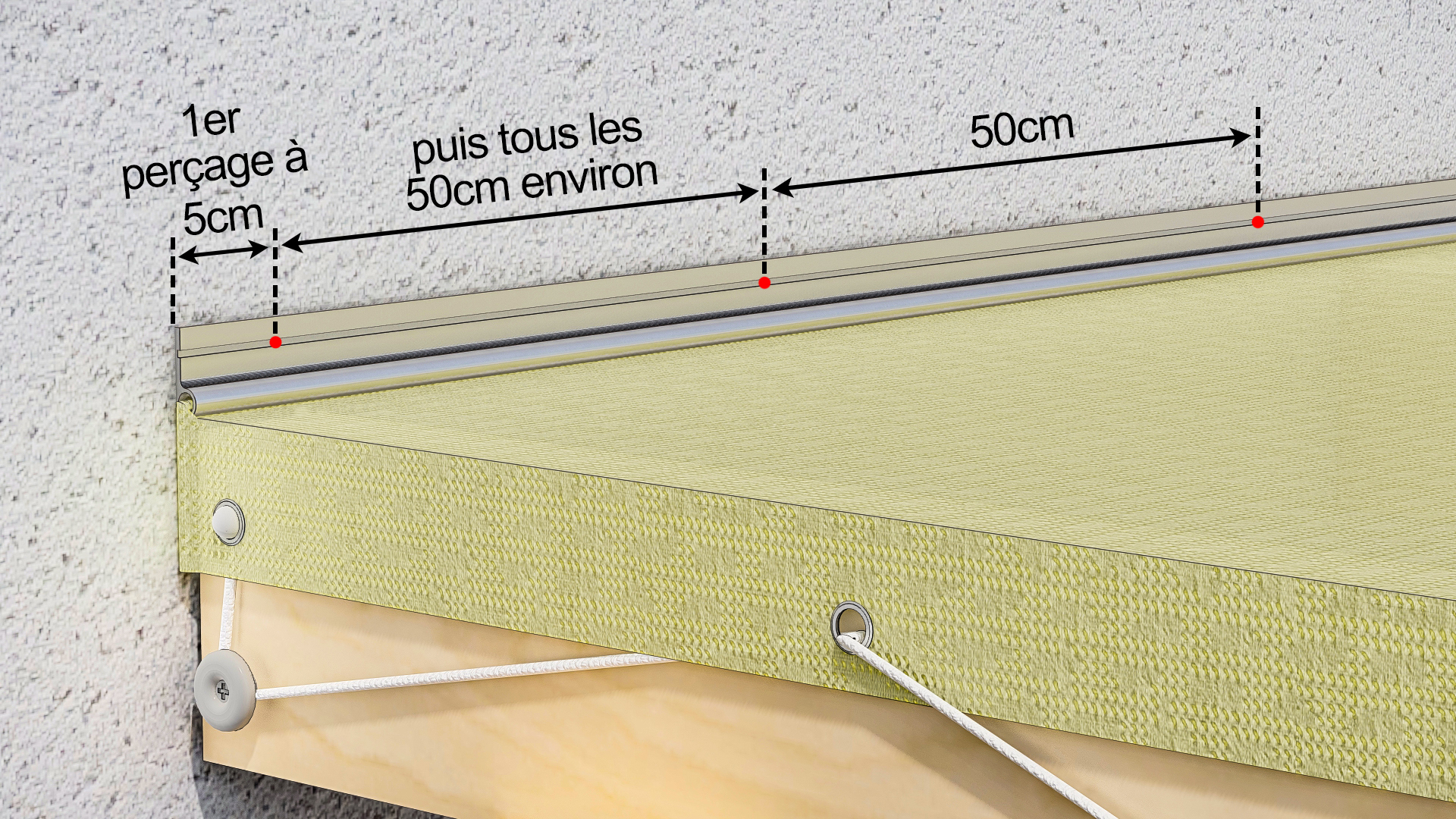

Pose : Placez le/les profils sur votre structure, faites vos pré-perçage sur votre mur ou sur votre structure en respectant le schéma ci-dessus, nous conseillons le premier perçage à 5cm puis tous les 50cm environ. Adaptez la visserie à votre support.
Si vous avez plusieurs profils, ils se positionnent en bord à bord sans pièces de raccords.
Glissez la toile côté jonc, dans la gorge du profil. Faire cette manipulation au sol, permet de bien guider le profil et de ne pas faire d’accroc sur la toile.
3/ Fixation des côtés de la toile
Il existe deux types de fixations pour les côtés de la toile, vous devrez donc poser votre toile en fonction des fixations choisies lors de votre configuration.
3-1 Fixation Type A

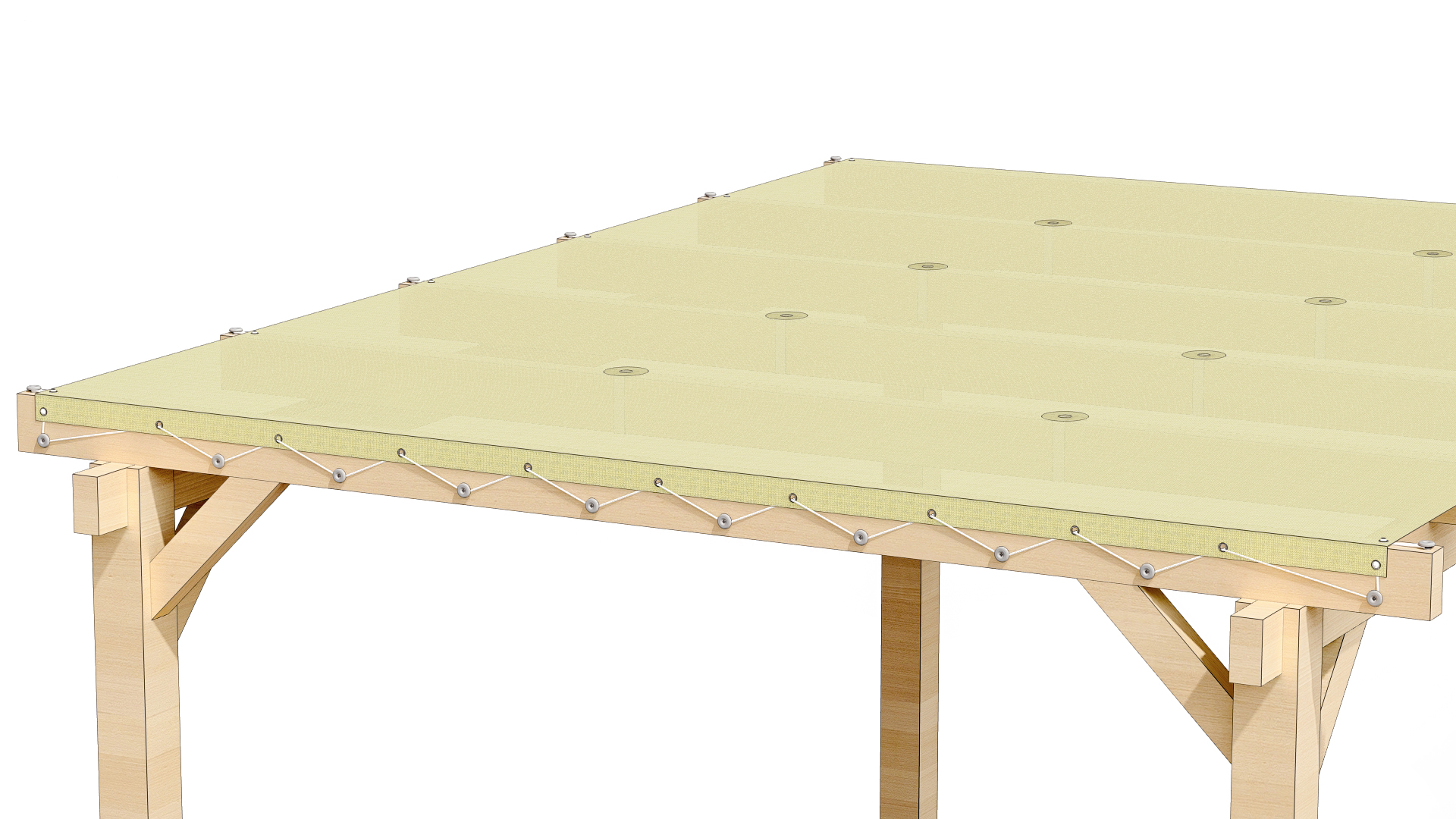

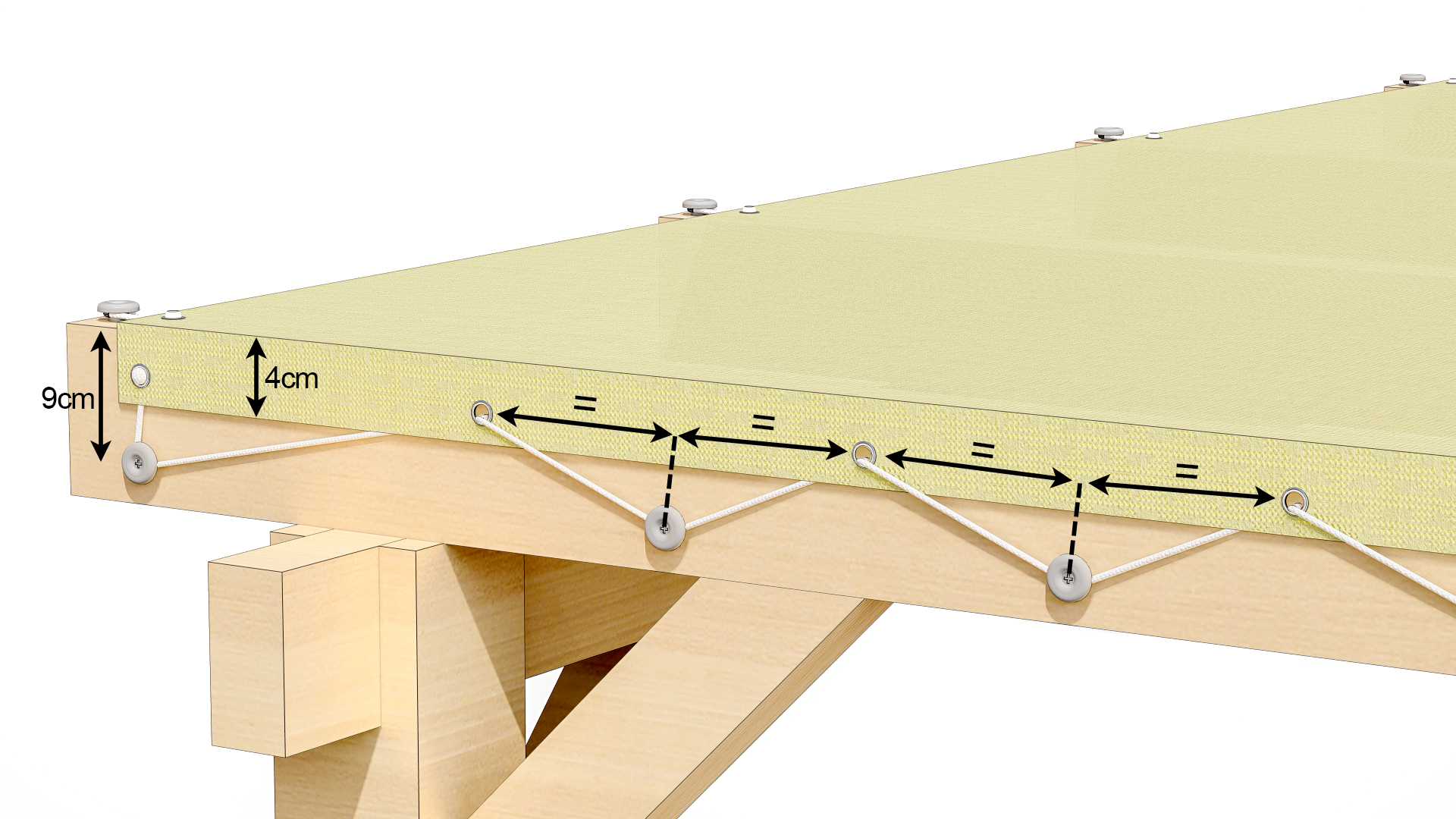

Illustration d'une fixation type A :
Les toiles de "type A" recouvrent les chevrons extérieurs de votre pergola. (retombée de 4cm).
Les attaches sandows (champignons) sont fixés sur le côté ou en dessous des chevrons.
La dimension de la toile est égale à la largeur extérieure + 8cm (soit 4cm par côtés).
Pose : Présentez la toile sur votre structure (ourlet face contre terre). Dans l'oeillet à l'angle, faites un nœud avec le sandow au dessus de la toile pour qu'il ne soit pas visible sous la pergola, puis passez le sandow dans chaque oeillets, finissez avec un nœud à l'autre extrémité.
Une fois votre toile en place sur votre structure, vous pouvez visualiser les crochets à positionner.
Posez vos crochets champignons de façon à ce qu'ils soient toujours positionnés entre chaque oeillets. Sauf aux extrémités où il faudra placer vos crochets en face des oeillets aux angles.
Passez votre sandow autour de chaque crochets et vérifier la tension du sandow, reprenez le serrage des nœuds aux extrémités afin d'obtenir une tension homogène.
3-2 Fixation Type B

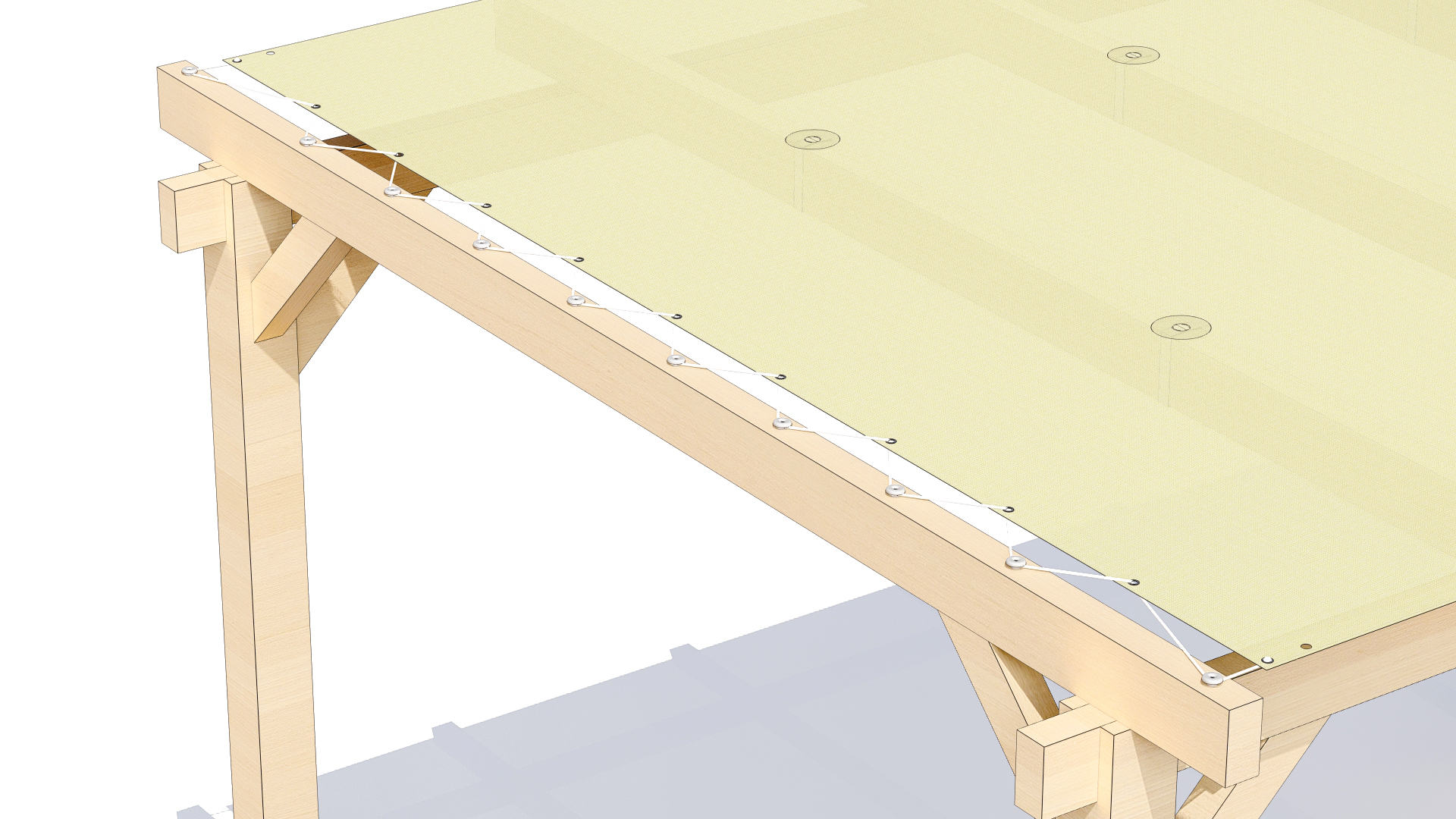

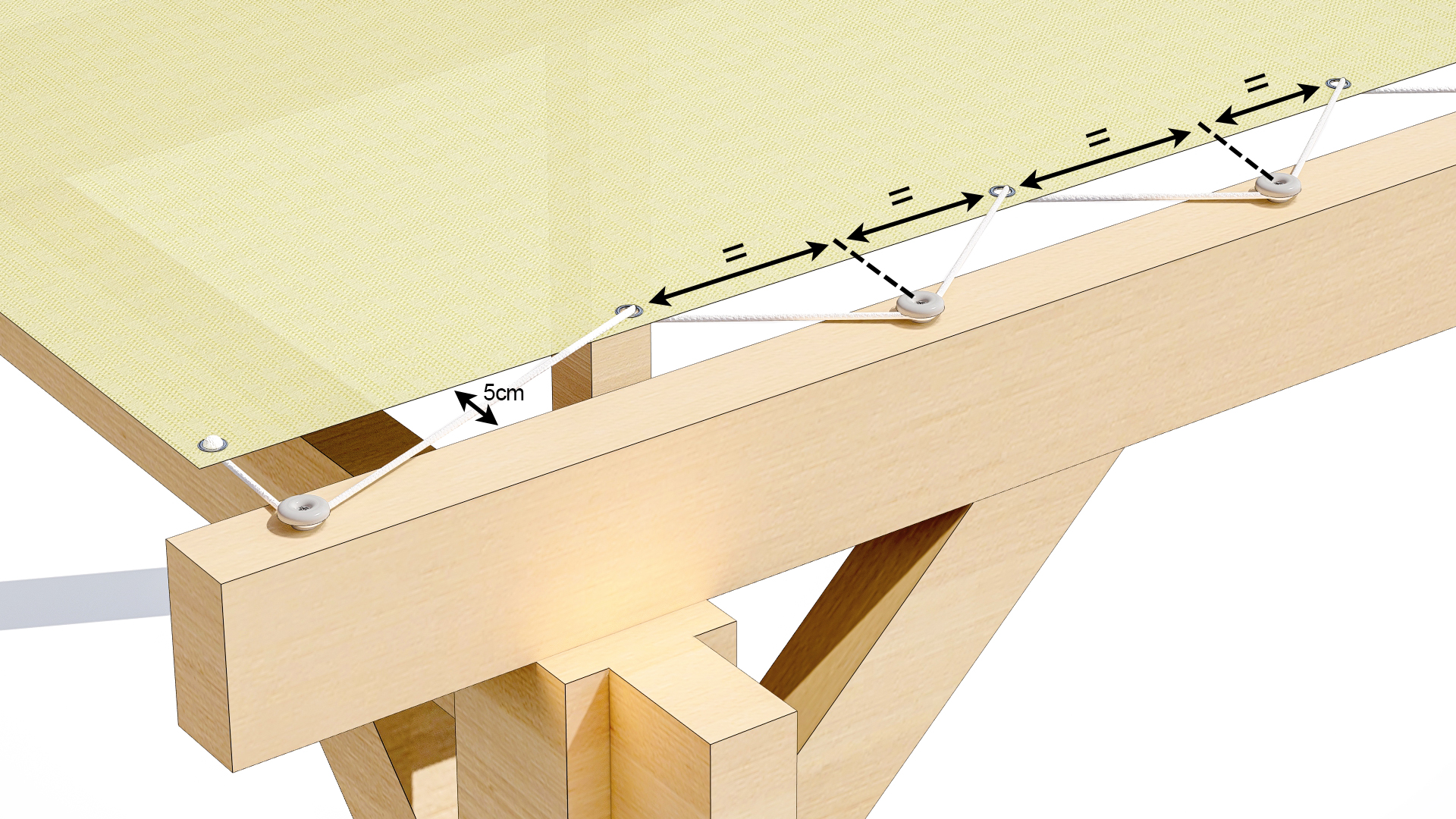

Illustration d'une fixation type B :
Les toiles de "type B" ne recouvrent pas les chevrons extérieurs.
Nous réduisons la dimension de la toile de 10cm par rapport à la largeur intérieur des chevrons (soit 5 cm par côtés).
Ceci permet d'assurer la tension du sandow. Les attaches sandows (champignon) sont fixées par dessus les chevrons.
Pose : Présentez la toile sur votre structure (ourlet face contre terre). Dans l'oeillet à l'angle, faites un nœud avec le sandow au dessus de la toile pour qu'il ne soit pas visible sous la pergola, puis passez le sandow dans chaque oeillets, finissez avec un nœud à l'autre extrémité.
Une fois votre toile en place sur votre structure, vous pouvez visualiser les crochets à positionner.
Posez vos crochets champignons de façon à ce qu'ils soient toujours positionnés entre chaque oeillets. Sauf aux extrémités où il faudra placer vos crochets en face des oeillets aux angles.
Passez votre sandow autour de chaque crochets et vérifier la tension du sandow, reprenez le serrage des nœuds aux extrémités afin d'obtenir une tension homogène.
4/ Fixation centrale par velcros en sous face
La fixation centrale est assurée par une, ou plusieurs séries de velcros selon la dimension de votre pergola.
Les velcros sont doublés avec la toile choisie afin d'obtenir un ensemble solide et harmonieux.
Ils sont positionnés tous les 150cm environ, parfaitement centrés sur vos travées.
Pose : Si ce n'est pas déjà fait, insérez les velcros dans les pastilles.
Rabattez les velcros autour de vos chevrons une fois la toile en place sur votre structure.
Illustration d'une fixation centrale par velcros :
