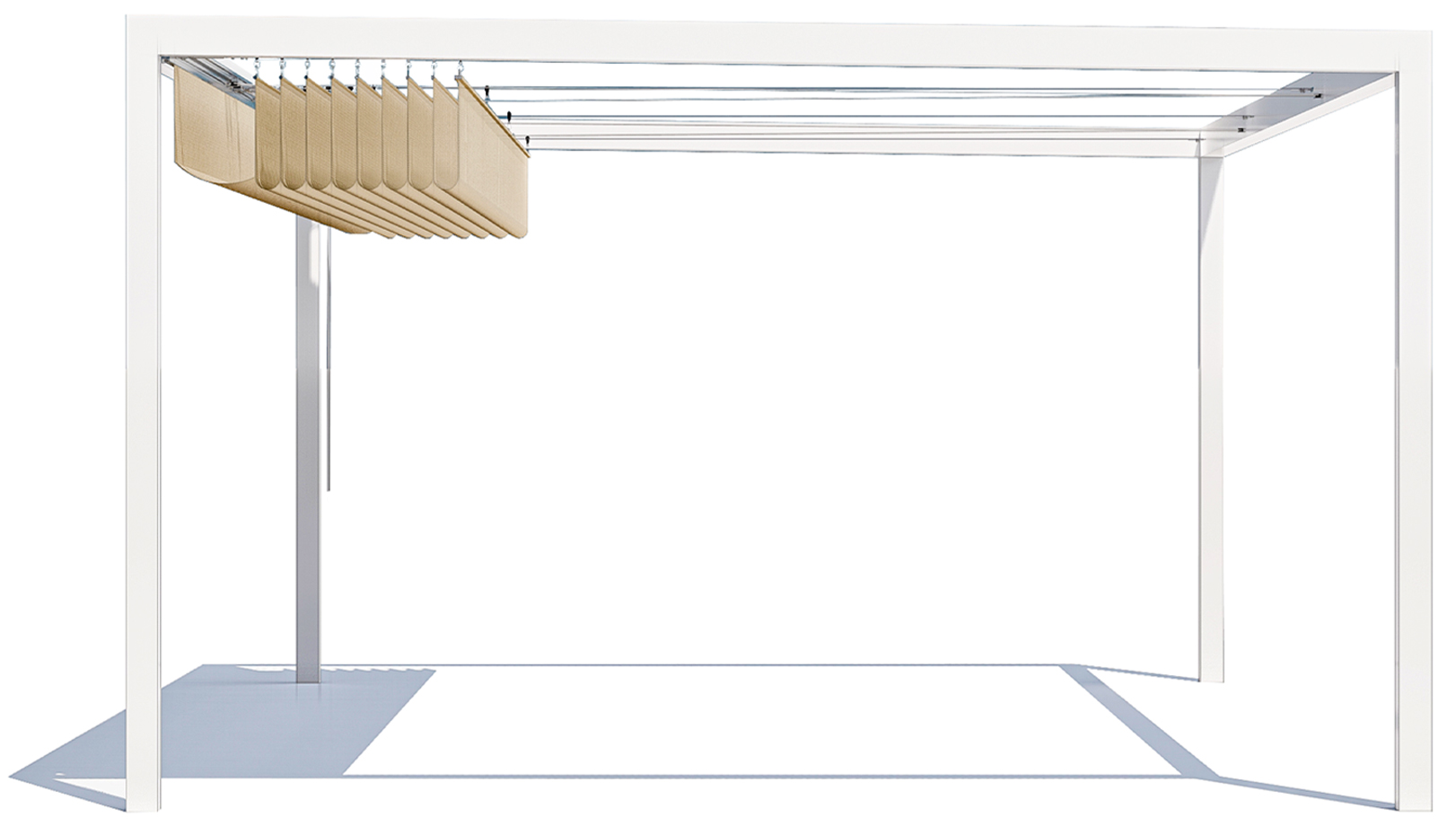

Notice de la toile coulissante sur câbles
Pour éviter tous soucis, comme la formation de poches d'eau ou la prise au vent, la fixation n'est pas une opération à prendre à la légère. On vous guide.
Une toile durable, c'est une toile confectionnée dans une matière solide, dont les couleurs ne vont pas ternir au soleil, mais c'est également une toile solidement fixée, qui ne va pas se déchirer au premier coup de vent.
Document à télécharger :
Une notice de pose est disponible pour vous aider à installer la toile coulissante directement sur votre terrasse.
SOMMAIRE :

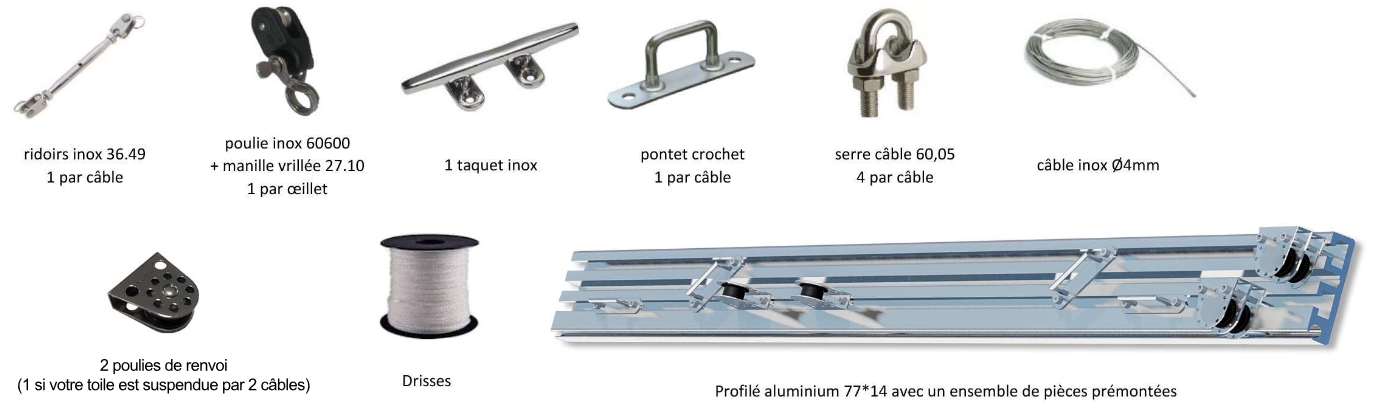

1/ Contenu du colis
Vous trouverez sous film protecteur et dans un carton rigide, la toile confectionnée et l'ensemble des éléments nécessaires à la pose.
2/ Préparation, présentation et fixation du profil côté façade

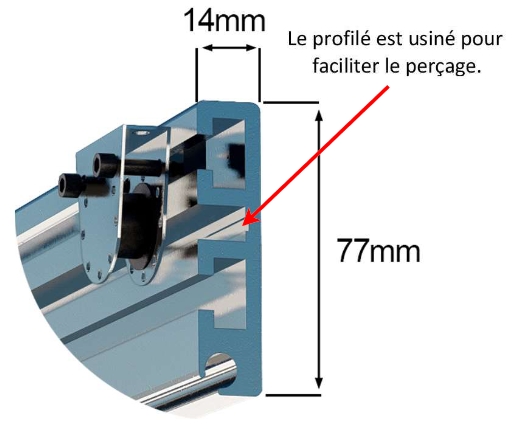

2-1 Préparez le profilé 77x14mm en repérant les points de fixation.

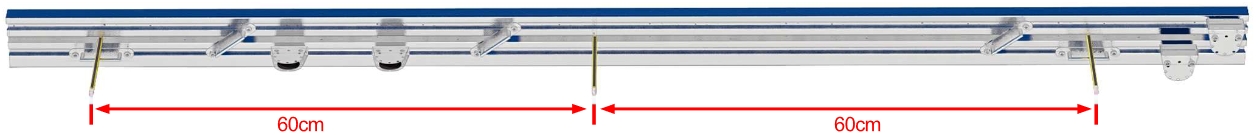

Nous conseillons un point de fixation au niveau de chaque câble (pontets horizontaux).
Puis des points répartis tous les 60cm environ.

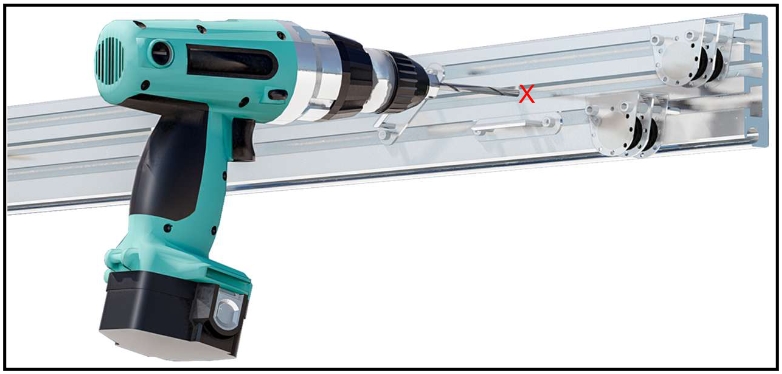

2-2 Percez le profilé en adaptant le diamètre de perçage (max Ø10mm) à votre mode de fixation. La visserie est à votre charge et doit être adaptée à votre support (bois, béton, brique ...)

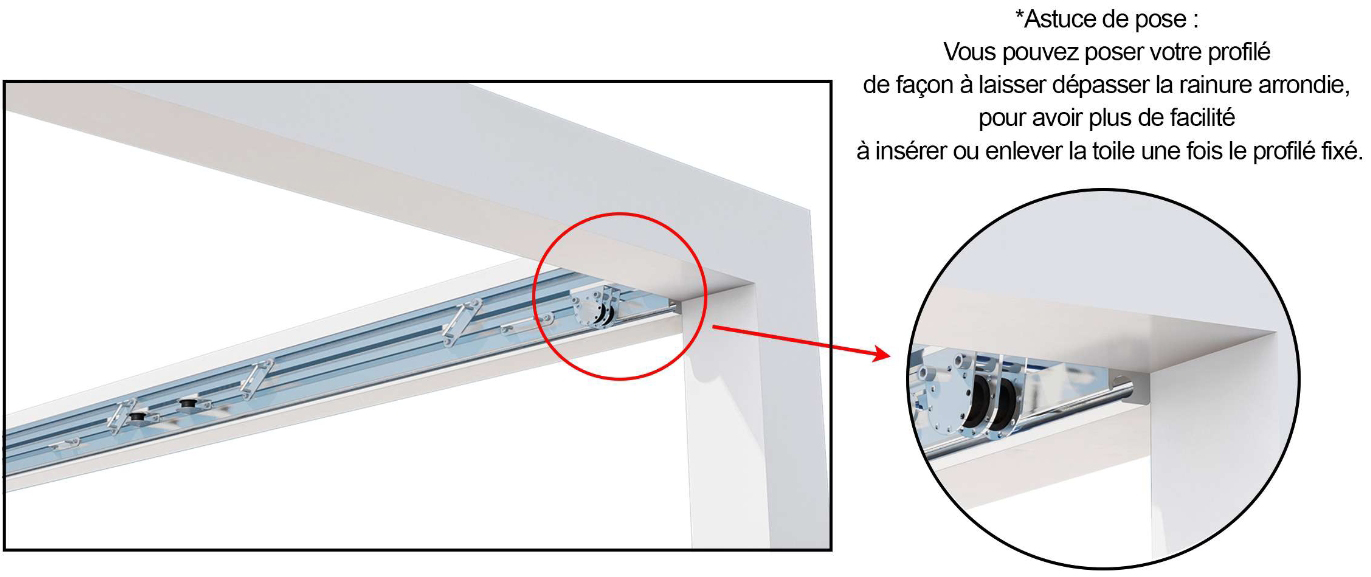

2-3 Présentez le profil 77x14mm sur votre support.

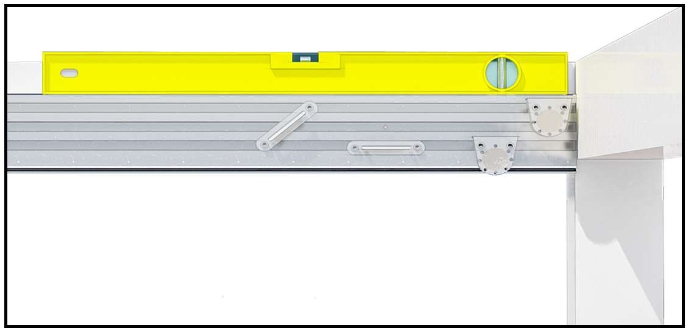

2-4 Assurez vous de la planéité à l'aide d'un niveau.

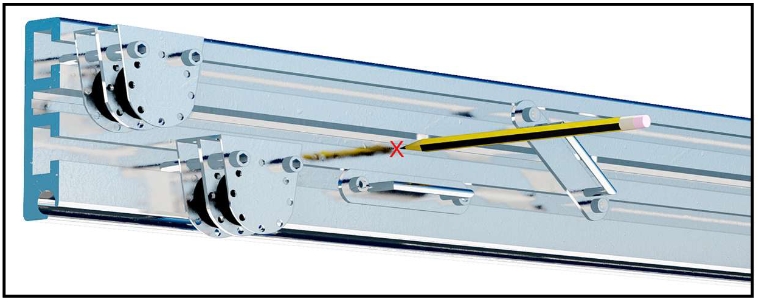

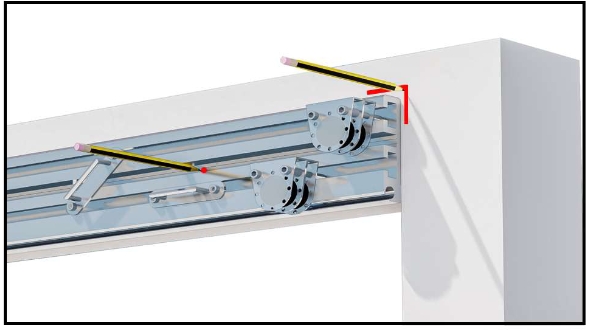

2-5 Repérez la position et les points de fixations du profilé à l'aide d'un crayon de chantier.

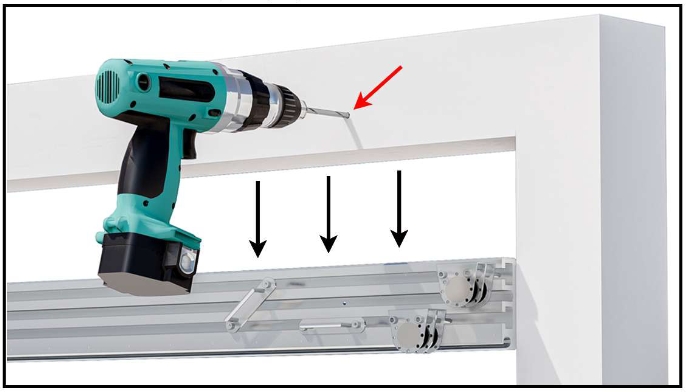

2-6 Déposez le profilé puis percez votre support pour préparer la fixation.

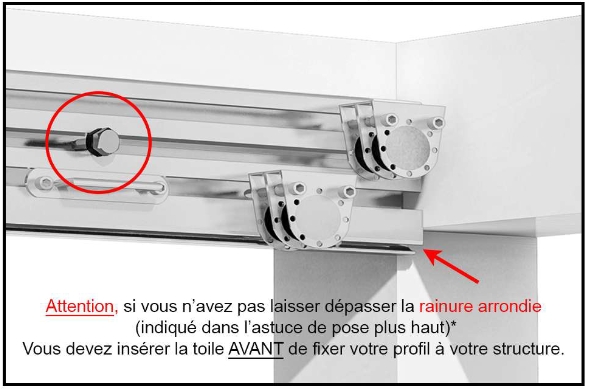

2-7 Fixez le profilé avec la visserie adaptée à votre support (bois, brique, béton ...)

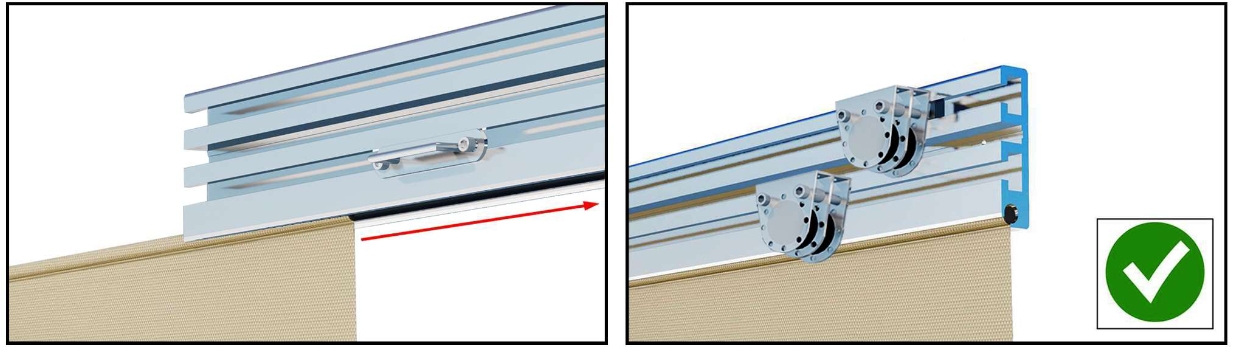

2-8 Insérez la toile dans le profilé, faire coulisser le jonc de la toile tout le long de la rainure du profilé.
3/ Fixation des câbles

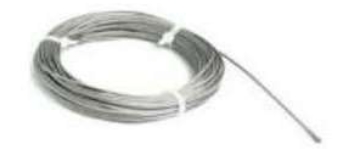

3-1 Munissez vous du rouleau de câble inox et divisez le en plusieurs longueurs de même dimensions. Selon la dimension de votre toile, vous devrez le divisez en 2, 3 ou 4 longueurs. Les pontets horizontaux, préinstallés dans la fente inférieure du profilé, vous indiquent le nombre de câbles et par conséquent la quantité de longueurs nécessaire.

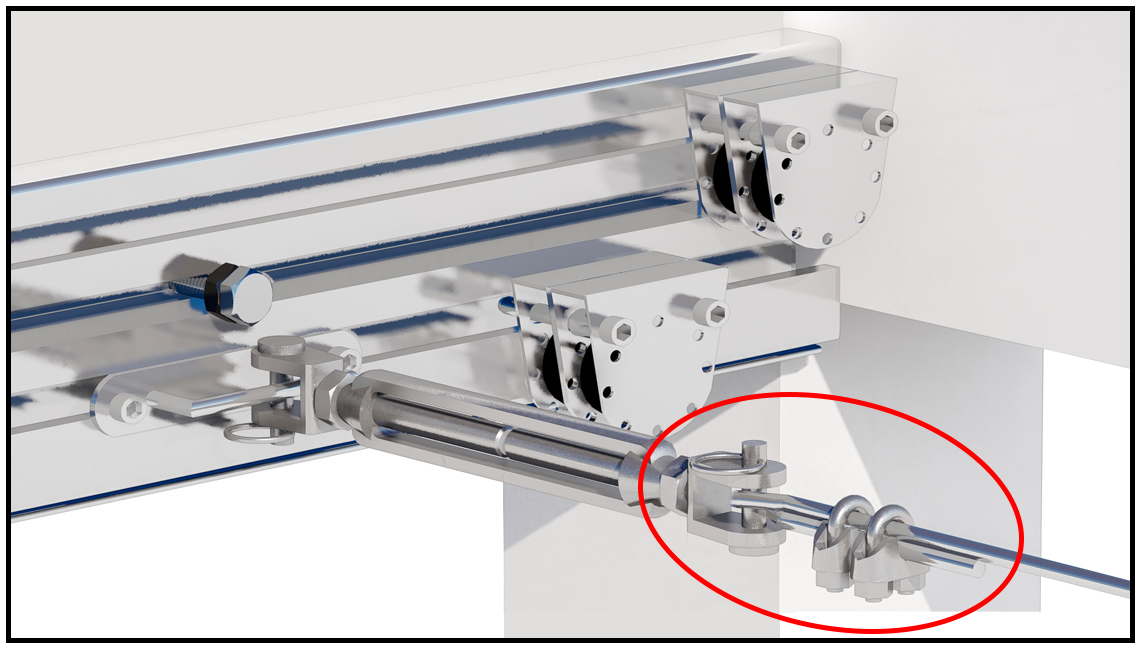

3-2 Formez une boucle avec les câbles en utilisant 2 serres câble 60.05. Fixez la boucle aux ridoirs 36.49, desserrez les ridoirs au maximum puis fixez les aux pontets.
3-3 Divisez le nombre de poulies par le nombre de câbles puis insérez les sur les câbles.
3-4 Fixez les pontets et les poulies de renvoi à l'opposé de votre profil, vérifier que les câbles soient parfaitement parallèles.

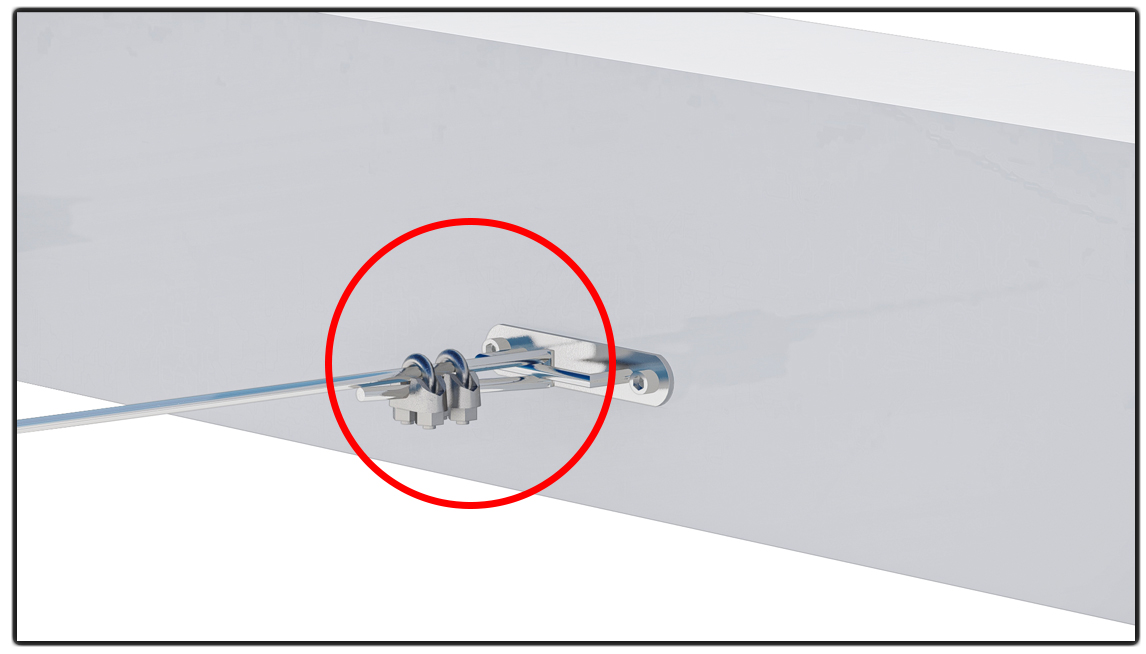

3-5 Faite une boucle avec les câbles en utilisant 2 serres câble 60.05 puis fixez cette boucle au pontet opposé.

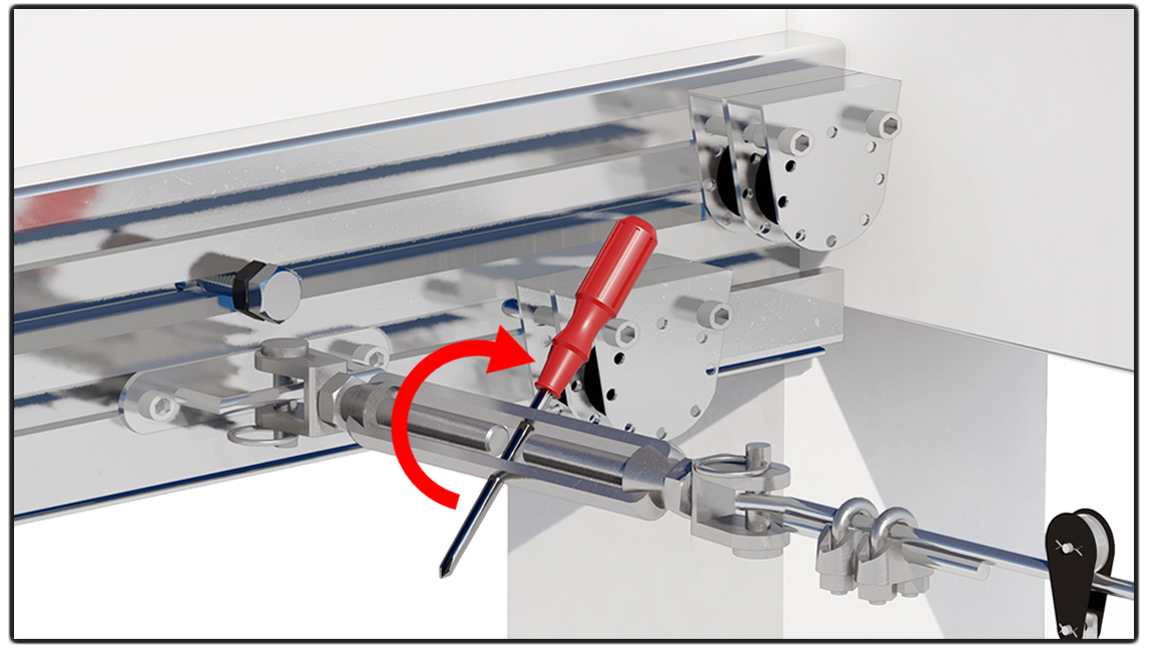

3-6 Serrez les ridoirs à l'aide d'un tournevis, veillez ensuite à resserrez les écrous de chaque côté du ridoirs
Attention à ne pas voiler la structure en serrant les ridoirs.
4/ Installation de la toile

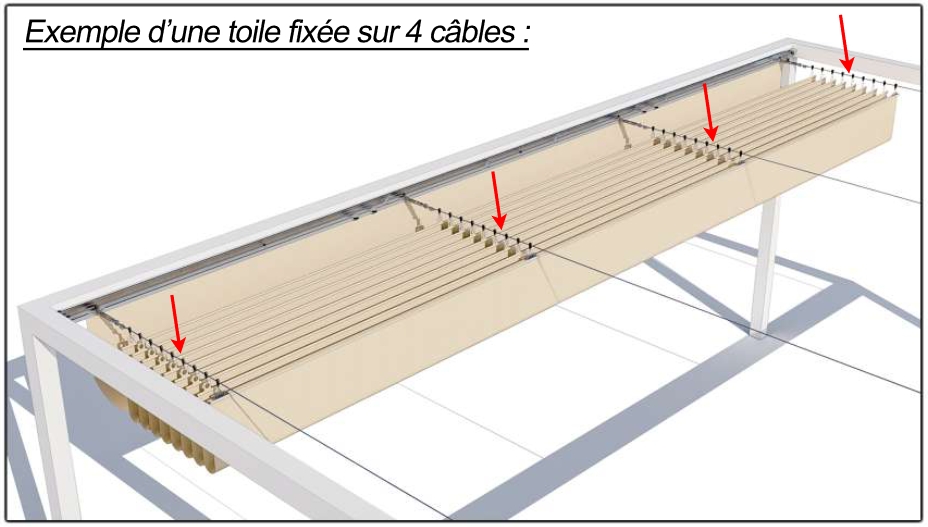

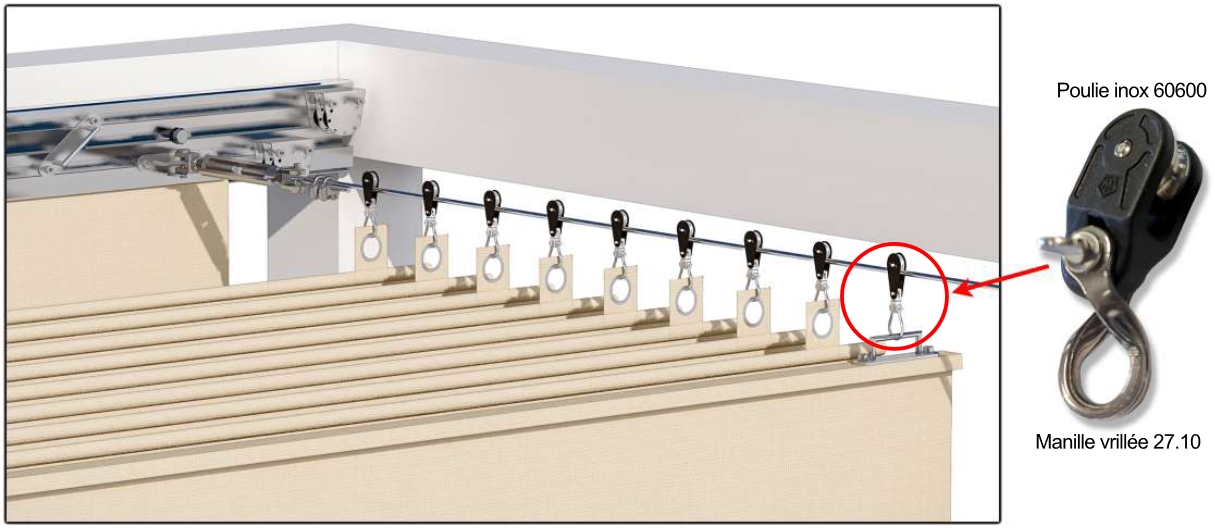

4-1 Fixez la toile aux poulies à l'aide de manilles vrillées. Répétez l'opération sur chaque câbles.
5/ Installation du système de manœuvre

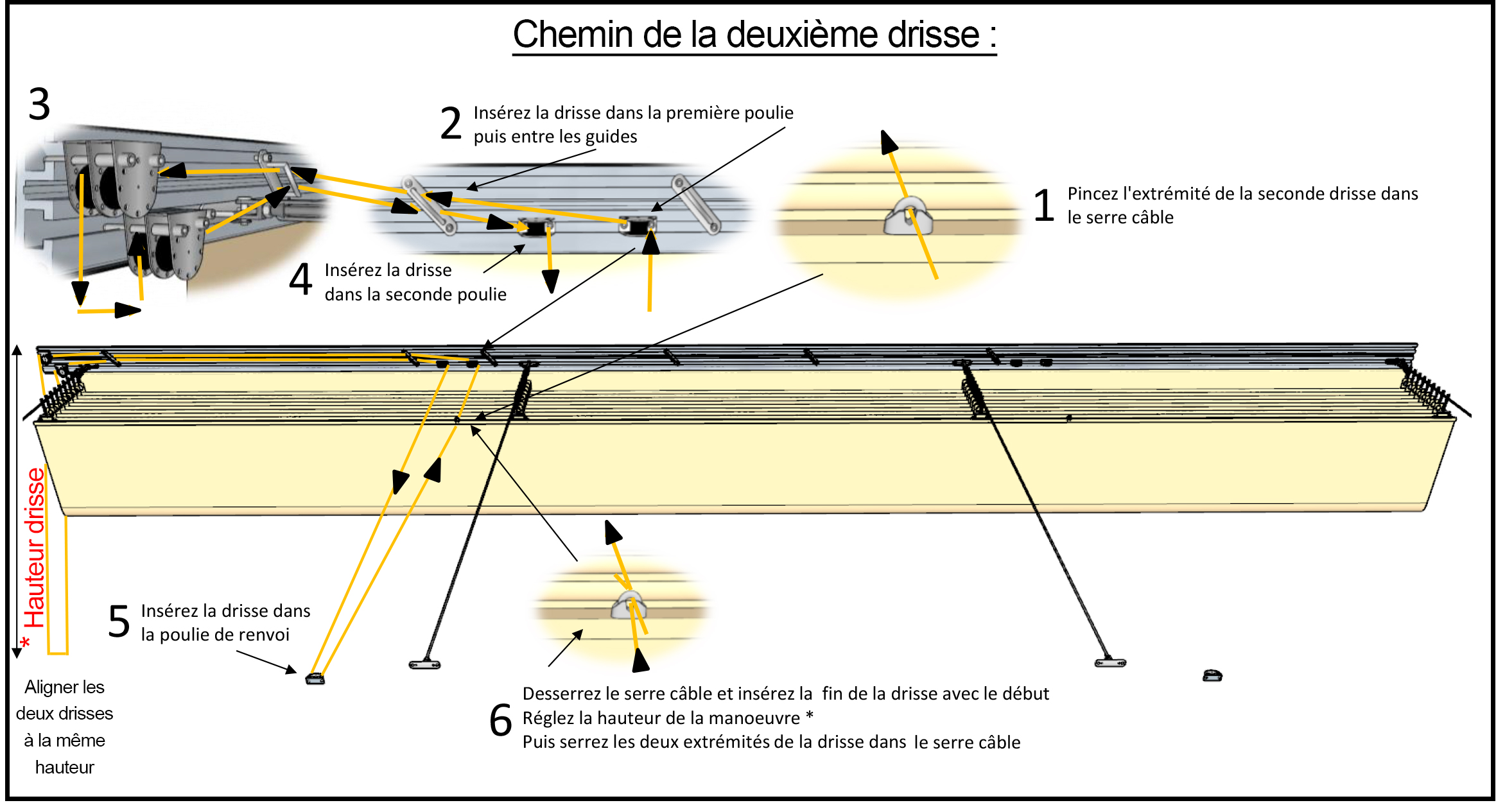

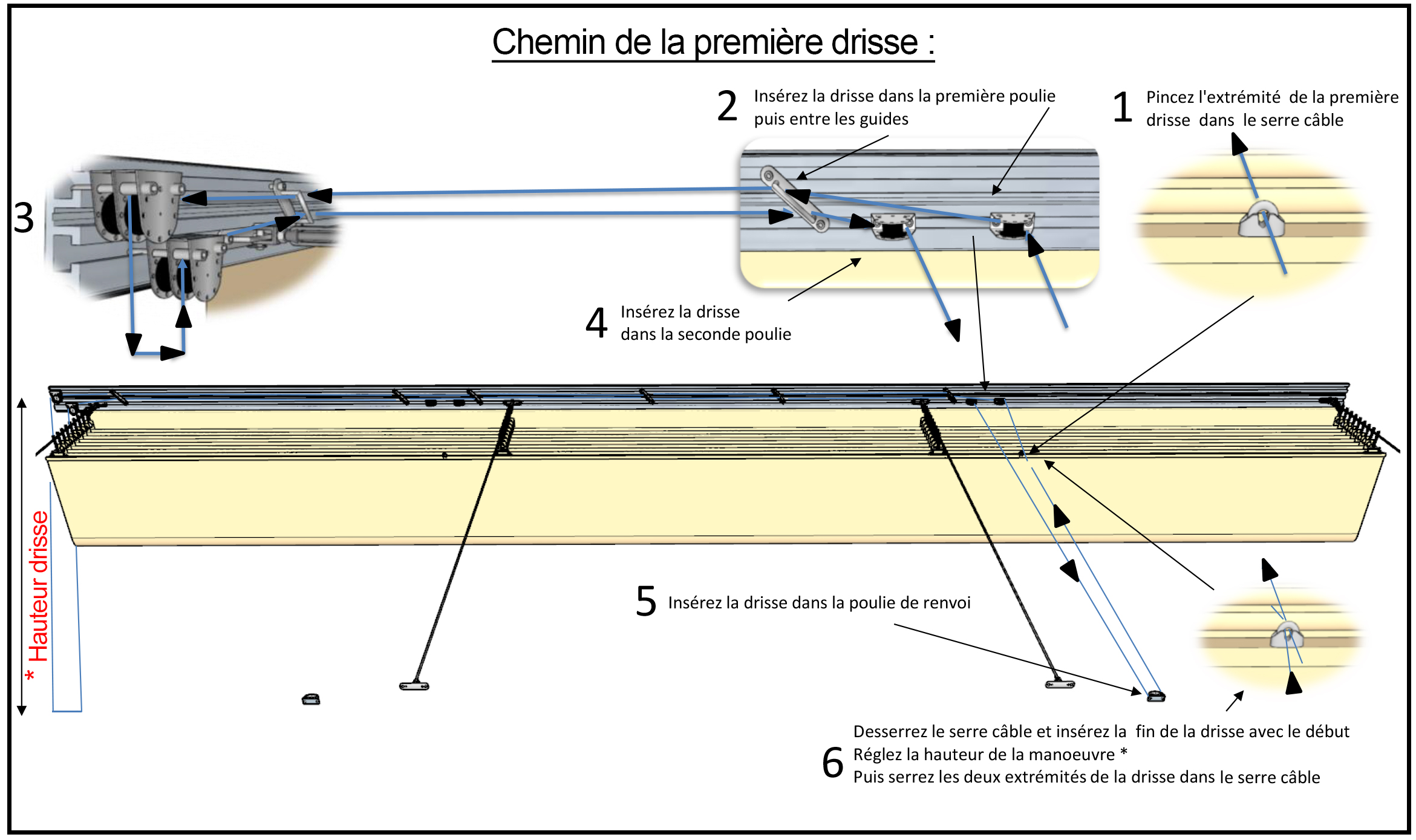

5-1 Munissez vous des 2 longueurs de drisses et suivez le chemin ci dessous :
* Législation sécurité enfant - Norme EN13120 anti-strangulation. Afin que la hauteur de manœuvre (drisse) demandée soit conforme à cette norme, vous devez vous assurer que :
- Soit la distance entre le sol et le début de la manœuvre est de 150cm minimum.
- Soit les systèmes sont destinés à être installés dans un lieu où les enfants de moins de 42 mois n’ont pas accès.

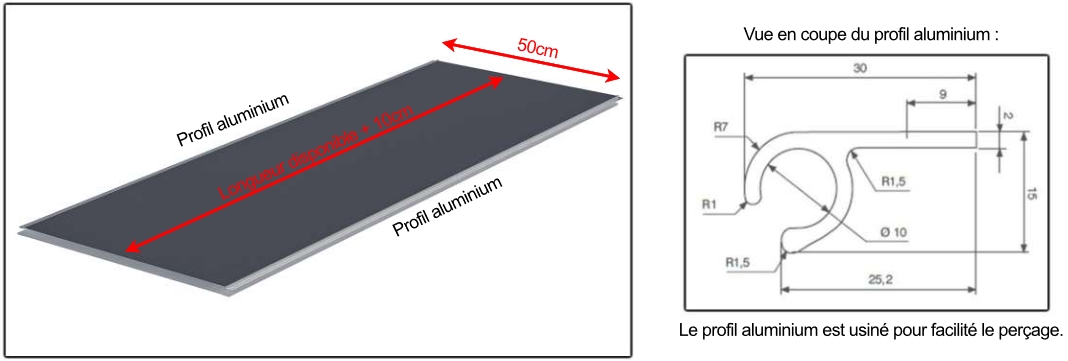

6/ Fixation de la bâche de protection (en option si vous l'avez choisie)
A défaut d'un débord de toit ou d'une tôle pliée qui recouvre la structure, il est indispensable d'avoir un capotage au dessus de la structure pour protéger la toile une fois repliée et éviter l'accumulation d'eau.
La bâche de protection est idéale pour protéger la toile coulissante des intempéries lorsqu'elle est rpliée et évite également la formation de poche d'eau.

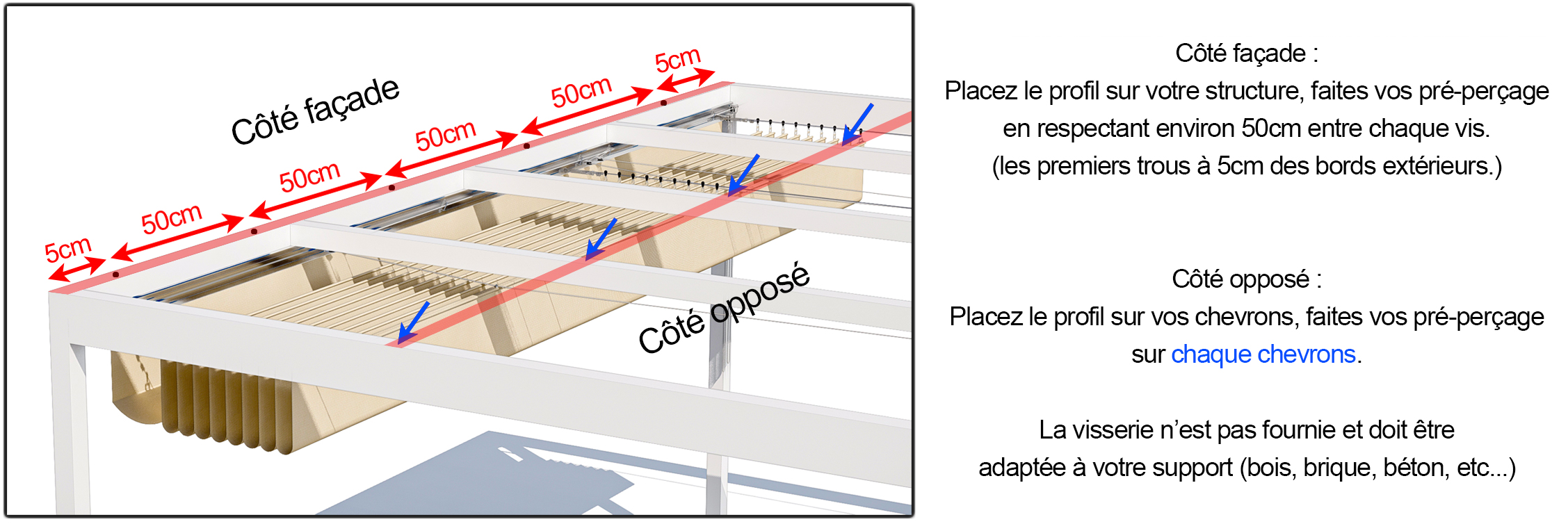

La bâche de protection est adaptée pour être en appui sur la structure. Les deux profils doivent être fixés en appui linéaire sur des chevrons perpendiculaires.
7/ Actionner la toile coulissante et vérifier son bon fonctionnement
Tout est en place, assurez vous du bon fonctionnement du produit, tension des câbles/drisses, dimensions et coulissement de la toile... Il vous suffit d’ouvrir / fermer la toile à l’aide des drisses.
